點擊圖片查看原圖QGBII-KF32,QGBII-KF40,QGBII-KF50,QGBII-KF63,QGBII-KF80,QGBII-KF100,QGBII-KF125,組合氣缸
一、特點：
本產品是用ＱＧＢⅡ－Ｋ氣缸加電磁換向閥組合而成。
結構緊湊，使用安裝方便，應用廣泛。溫度范圍０～５５℃。
安裝形式與安裝尺寸與ＱＧＢⅡ系列氣缸相同。
小于最小行程需要非標設計。
二 、圖形符號：
三、型號說明：
四、技術參數：
|
缸徑(Ф mm)
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
|
|
換向閥
|
通徑(Ф mm)
|
4
|
4
|
4
|
6
|
6
|
12
|
12
|
|
電壓
|
F.AC(50HZ)220V Fa.DC24V
|
|||||||
|
磁性感應發訊器
|
AC、DC:24V～220V
|
|||||||
|
最小行程
|
90
|
90
|
90
|
110
|
110
|
130
|
130 |
|
|
尺寸
|
h
|
91
|
98
|
108
|
132
|
152
|
177
|
207
|
|
g
|
169
|
170
|
170
|
175
|
178
|
211
|
214
|
|

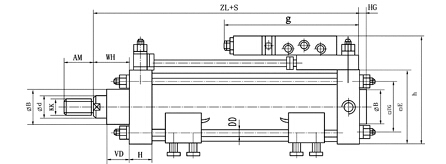

五、外形及安裝尺寸：
