點擊圖片查看原圖QGBII-F32,QGBII-F40,QGBII-F50,QGBII-F63,QGBII-F80,QGBII-F100,QGBII-F125,帶閥氣缸
一、特點：
本產品是用ＱＧＢⅡ系列氣缸和換向閥組合而成的。即將執行元件、換向控制元件、節流元件巧妙的組合一體，具有換向控制、調速節流多種功能。介質溫度０～５５℃。
安裝尺寸與安裝形式與ＱＧＢⅡ系列氣缸相同。
小于最小行程需要非標設計。
二 、圖形符號：
三、型號說明：
四、技術參數：
|
缸徑(Ф mm)
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
|
|
換向閥
|
通徑(Ф mm)
|
4
|
4
|
4
|
6
|
6
|
12
|
12
|
|
電壓
|
F.AC(50HZ)220V Fa.DC24V
|
|||||||
|
最小行程
|
90
|
90
|
90
|
110
|
110
|
130
|
130 |
|
|
尺寸
|
h
|
91
|
98
|
108
|
132
|
152
|
177
|
207
|

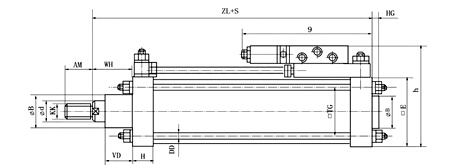

五、外形及安裝尺寸：
