點擊圖片查看原圖一、特點：
在氣壓傳動系統中，安全閥是用于防止氣動裝置和設備及管路等破壞而限制回路最高壓力的閥。當氣壓超過最高限制壓力時，安全閥自動打開排氣，待氣壓低于最高限制壓力時，安全閥自動關閉。
二、圖形符號：
三、型號說明：
四、技術參數
| 型號 |
PQ
|
|||||
| 公稱通徑 | 10mm | 15mm | 20mm | 25mm | 40mm | |
| 工作壓力范圍 | 0.05～1.00MPa | |||||
| 工作溫度 | 5～60°C | |||||
*使用本閥時應對所需的開啟壓力進行調節，調節好后將螺帽鎖緊，以免調節套松動影響系統的安全壓力。

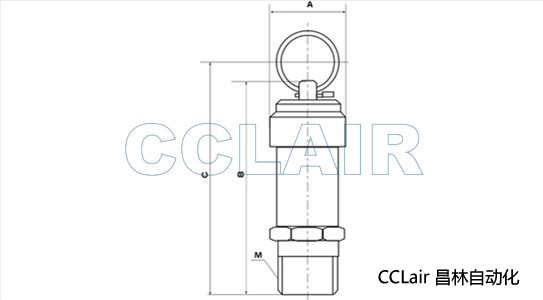

五、外形及安裝尺寸：
| 型號 | PQ-L10 | PQ-L15 | PQ-L20 | PQ-L25 | PQ-L40 |
| A | Ø25 | Ø27 | Ø45 | Ø80 | |
| B | 75 | 130 | 287 | ||
| C | 82 | 135 | 300 | ||
| M | ZG3/8"
ZG1/2" |
ZG1/2"
ZG3/4" |
ZG3/4" | ZG1" | ZG11/2" |
