點擊圖片查看原圖空氣減壓閥PJX-L8 PJX-L10 PJX-L15 PJX-L20 PJX-L25 PJX-L40 PJX-L50 PJX-L80F PJX-L80 PJX-F80
一、特點：
?。校剩販p壓閥主要用于遠距離控制氣路的壓力，通過調(diào)節(jié)控制口氣壓的壓力大小，來達到控制主閥出口壓力的目的。該減壓閥帶有溢流裝置，當輸出壓力超過定值壓力時，溢流閥自動打開排氣，使系統(tǒng)壓力保持不變。
二、圖形符號：
三、型號說明：
四、技術參數(shù)：
型號 | PJX | ||||
公稱通徑mm | 8 | 10 | 15 | 20 | 25 |
工作壓力范圍（MPa） | 0.05～0.8 | ||||
壓力特征（MPa） | 0.02 | ||||
工作溫度°C | 5～60 | ||||

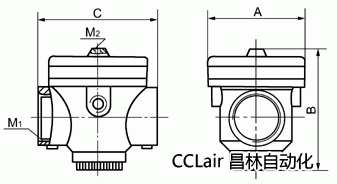

五、外形及安裝尺寸：
公稱通徑 | M1 | M2 | A | B | C | ||
10(8) | G3/8"(G1/4") | (M12×1.25) | M18×1.5 | G1/8" | 80 | 84 | 76 |
15 | G1/2" | -- | M22×1.5 | G1/8" | 80 | 91.5 | 72 |
25(20) | G1"(G3/4") | (M27×2) | M33×2 | G1/8" | 120 | 111 | 109 |
40 | G11/2" | -- | M48×2 | M10×1 | 120 | 145 | 136 |
50 | G2" | -- | M60×2 | M10×1 | 120 | 150 | 148 |
80 | -- | -- | ZG3" | M10×1 | 165 | 230 | 292 |
