點擊圖片查看原圖GDAH02,GDAH03,GDAH05,GDAH06,GDAH08,GDAH10,GDAH15,高壓電磁閥
GDAH20,GDAH25,
使用范圍
實驗裝備、測試設備、CNG設備、燃?xì)庠O(shè)備、液壓系統、礦山機械、
壓縮機、空分設備、高壓泵站、清洗設備、機器制造等自動化控制。
|
高壓電磁閥選擇參數范圍 |
|
|
功能名稱 |
功能說明 |
|
適用壓力 |
0.02～160MPa |
|
適用介質 |
氣、水、油、蒸汽、制冷劑、腐蝕性流體 |
|
配節能模塊 |
降低線圈溫升和功耗，延長線圈壽命 |
|
介質溫度 |
-200～+350℃ |
|
介質粘度 |
小于50CSt（大于時需定制） |
|
防護性能 |
IP65 |
|
閥體材質 |
SS304、SS316 |
|
控制方式 |
常開、常閉 |
|
電源電壓 |
DC12～127V AC24～380V |
|
連接方式 |
內螺紋、外螺紋、(法蘭 :適用壓力5MPa以下) |
|
泄 漏 量 |
零 |
|

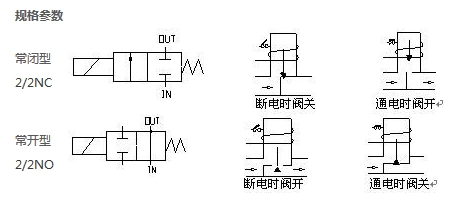

功能選項 |
||
|
代號 |
功能名稱 |
功能說明 |
|
K |
常開型 |
通電閥關，斷電閥開 |
|
E |
防爆型 |
防爆等級：Ex dⅡCT4/T5 |
|
J |
配節能模塊 |
降低線圈溫升和功耗，延長線圈壽命 |
|
電氣參數 |
|
|
電源電壓 |
220V 110VAC50/60Hz24V 12VDC |
|
額定功率 |
通徑≥10mm且≥250bar,DC24為60W |
|
電壓公差 |
±10% |
|
電氣連接 |
普通型：標準接線盒； 防爆型：M16＊1.5，1.5M導線 |
|
型號規格 |
接口G |
通徑[mm] |
Kv值 |
最小壓差（Mpa） |
最大工作壓力［Mpa］ |

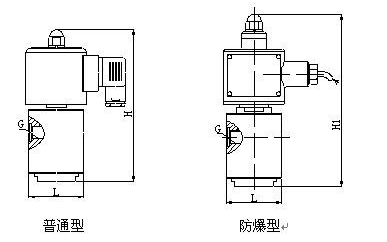

外形尺寸[mm] |
||||
|
高壓 |
超高壓 |
高壓 |
超高壓 |
L |
H |
H1 |
||||
|
GDAH02 |
1/8、1/4 |
2.0 |
0.02 |
0.5 |
1 |
最高壓力等級7~40Mpa |
壓力等級：45~160Mpa |
50 |
115 |
125 |
|
GDAH03 |
1/8、1/4 |
3.0 |
00.08 |
0.5 |
1 |
60 |
155 |
165 |
||
|
GDAH05 |
1/8、1/4 |
5.0 |
0.16 |
0.5 |
1 |
60 |
155 |
165 |
||
|
GDAH06 |
1/4、3/8 |
6.0 |
0.32 |
0.5 |
1 |
62 |
155 |
165 |
||
|
GDAH08 |
1/4、3/8 |
8.0 |
0.54 |
0.5 |
1 |
62 |
155 |
165 |
||
|
GDAH10 |
3/8、1/2 |
10 |
0.8 |
0.5 |
1 |
62 |
155 |
165 |
||
|
GDAH15 |
1/2、3/4 |
15 |
1.4 |
0.5 |
1 |
80 |
180 |
190 |
||
|
GDAH20 |
1/2、3/4 |
20 |
2.8 |
0.5 |
1 |
90 |
200 |
210 |
||
|
GDAH25 |
3/4、1 |
25 |
5.0 |
0.5 |
1 |
100 |
225 |
235 |
||
|
GDAH02 |
1/8、1/4 |
2.0 |
0.02 |
0.5 |
1 |
通徑≥32請向我們咨詢定制 |
||||
① 本系列產品為非標制作，相關參數和尺寸僅供參考，具體以訂貨約定及實物為準；
② 上表中接口尺寸和外形尺寸僅供高壓組參考，超高壓組請另外咨詢。
③ 雖然DN15以下100bar以內也可制作常開型，但我們?nèi)匀唤ㄗh您選擇性能更優良的常閉型；
④ 流體中若含雜質，應在電磁閥前方安裝過濾閥（濾網≥80目），而且流體應無凝固或結晶現象。
