點擊圖片查看原圖GDAC15,GDAC20,GDAC25,GDAC32,P-GDAC40,P-GDAC50,P-GDAC65,螺紋式氣動球閥
GDAC40,GDAC50,GDAC65,GDAC80,GDAC100,P-GDAC15,P-GDAC20,P-GDAC25,P-GDAC32,
P-GDAC80,P-GDAC100,
|
技術參數 |
|
|
氣缸選配 |
P系列 |
|
氣缸形式 |
雙作用、單作用 |
|
環境溫度 |
-20℃～+80℃ |
|
氣源壓力 |
雙作用4~8bar、單作用5~8bar |
|
附件選項 |
|
|
回訊器 |
也叫限位開關，遠程反饋開關信號 |
|
電磁閥 |
雙作用選二位五通、單作用選二位三通 |
|
三聯件 |
可對氣源穩壓、過濾、氣缸加潤滑油 |
|
電氣定位器 |
輸入4~20mA信號，實現球閥調節功能 |
|
備注：氣缸參數請另參考所選配的氣動執行器資料。 |
|
|
閥體參數 |
|
|
公稱壓力 |
PN10、PN16、PN25 |
|
連接方式 |
內螺紋 |
|
閥體材質 |
WCB、SS304、SS316、SS316L |
|
球芯材質 |
WCB、SS304、SS316、SS316L |
|
密封材料 |
PTFE、PPL (特選：石墨、金屬硬密封) |
|
工作溫度 |
T3::-30℃～150℃（PTFE） |
|
標準規范 |
|
* 設計標準：GB/T12224、GB/T8464 |
|
* 螺紋標準：G（特選：NPT、BSP、BSPT、DIN259/2999） |
|
* 結構長度：GB/T15188.3 |
|
* 檢測與試驗：GB/T13927-1992 |
|
|

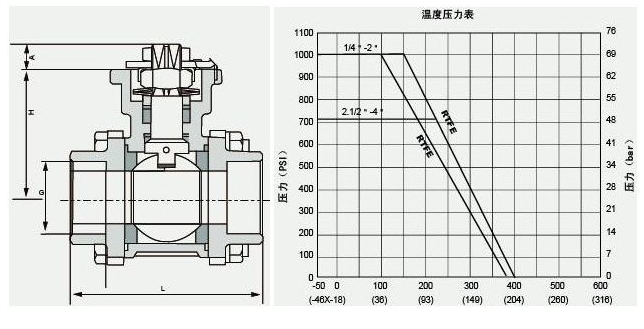

閥體尺寸
|
公稱壓力 |
型號規格 |
通徑DN |
接口 |
L |
H |
A |
連接方軸 |
P-氣動頭 |
E-電動頭 |
||
|
PN16 |
PN25 |
PN16 |
PN25 |
||||||||
|
PN16、25、40 |
GDAC15 |
15 |
1/2″ |
75 |
42 |
9 |
11 |
P032D |
P052D |
E06 |
E06 |
|
GDAC20 |
20 |
3/4″ |
82 |
48.5 |
9 |
11 |
P052D |
P063D |
E06 |
E06 |
|
|
GDAC25 |
25 |
1″ |
89 |
58.5 |
11 |
11 |
P063D |
P063D |
E06 |
E06 |
|
|
GDAC32 |
32 |
1 1/4″ |
113 |
63 |
11 |
14 |
P063D |
P075D |
E06 |
E06 |
|
|
GDAC40 |
40 |
1 1/2″ |
120 |
71 |
14 |
14 |
P075D |
P083D |
E06 |
E10 |
|
|
GDAC50 |
50 |
2″ |
145 |
78 |
14 |
17 |
P083D |
P092D |
E10 |
E10 |
|
|
GDAC65 |
65 |
2 1/2″ |
185 |
100 |
17 |
17 |
P092D |
P105D |
E15 |
E15 |
|
|
GDAC80 |
80 |
3″ |
210 |
109 |
17 |
22 |
P105D |
P125D |
E20 |
E20 |
|
|
GDAC100 |
100 |
4″ |
268 |
140 |
22 |
22 |
P125D |
P140D |
E30 |
E30 |
|
