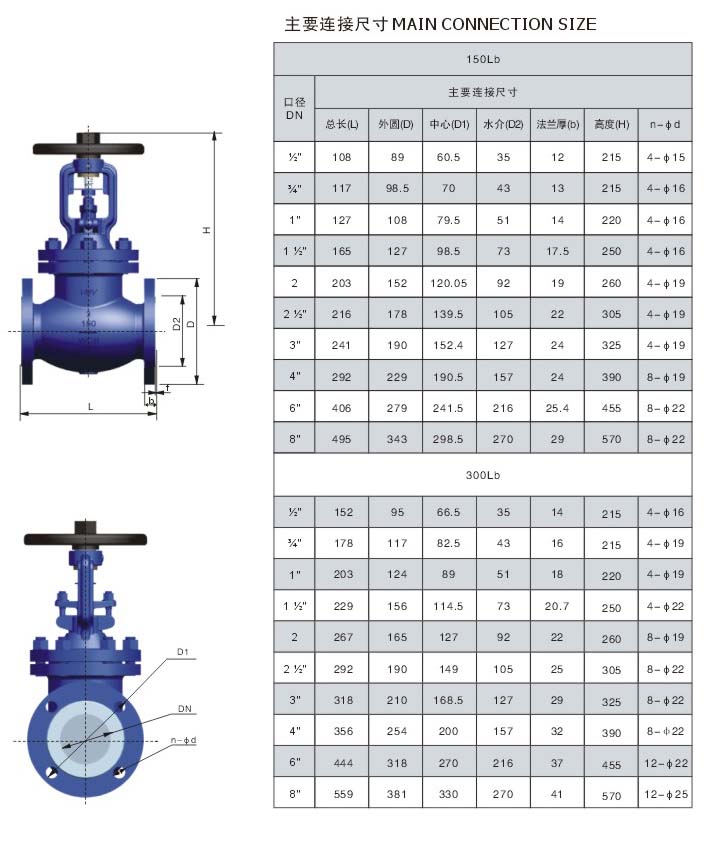

點擊圖片查看原圖WJ41H-150Lb-DN1/2,WJ41H-150Lb-DN3/4,WJ41H-150Lb-DN1,WJ41H-150Lb-DN1 1/2,WJ41H-150Lb-DN2,WJ41H-150Lb-DN2 1/2,WJ41H-150Lb-DN3,WJ41H-150Lb-DN4,WJ41H-150Lb-DN5,WJ41H-150Lb-DN6,WJ41H-300Lb-DN1/2,WJ41H-300Lb-DN3/4,
WJ41H-300Lb-DN1,WJ41H-300Lb-DN1 1/2,WJ41H-300Lb-DN2,WJ41H-300Lb-DN2 1/2,WJ41H-300Lb-DN3,WJ41H-300Lb-DN4,WJ41H-300Lb-DN5,WJ41H-300Lb-DN6,美標波紋管截止閥
WJ41H美標波紋管截止閥產品結構特點：
WJ41H美標波紋管截止閥適用于公稱壓PN1.6-4.0MPa,工作溫度-20℃-350℃的石油、化工、制藥、化肥、電力工業等各種工況的管路上，切斷或接通管路介質。
WJ41H美標波紋管截止閥其主要結構特點：
1、產品結構合理、密封可靠、性能優良、造型美觀；
2、密封面堆焊Co硬質合金、耐磨、耐腐、抗磨擦性能好、使用壽命長；
3、閥桿調質及表面氮化處理，有良好的抗腐和抗磨擦性能；
4、雙重密封，性能更可靠；
5、閥桿升降位置指示更直觀；
6、零件材料，法蘭和對焊尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
WJ41H美標波紋管截止閥技術規范：
| 結構形式 construction | BB-BG-OS&Y |
| 驅動方式 operation | 手動hand-operated |
| 氣動 pneumatic | |
| 設計標準 design standard | DIN3356 |
| 結構長度 face to face dimension | DIN3202 |
| 連接法蘭 flanged ends | DIN2543-2545 |
| 試驗和檢驗 test&inspection | DIN3230 |
WJ41H美標波紋管截止閥產品性能規范：
| 公稱壓力(MPa) nominal pressure | 殼體試驗壓力(MPa) shell test | 密封試驗壓力(MPa) sealing test | 適用溫度(℃) suitable temp | 適用介質 suitable madium |
| 1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 water,steam,oil,etc. |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
WJ41H美標波紋管截止閥主要零部件材質：
| 序號NO. | 名稱part name | 材質material |
| 1 | 閥體body | GS-C25、CF8、CF3 |
| 2 | 閥瓣disc | 2CR13、F304、F316 |
| 3 | 軸銷hinge pin | F304、F316 |
| 4 | 波紋管組件bellows combination | F304、F316L |
| 5 | 閥蓋bonnet | GS-C25、CF8、CF3 |
| 6 | 填料packing | 柔性石墨Flexible graphite、PTFE |
| 7 | 壓套gland | 25#、F304、F316 |
| 8 | 定位片locator | 25#、F304、F316 |
| 9 | 閥桿螺母stem nut | 銅合金ZQA19-4 |
| 10 | 手輪hand wheel | 碳鋼carbon steel |
| 11 | 并帽cap | 25# |
| 12 | 油杯oil cup | 黃銅brass |
| 13 | 六角螺母hexagon nut | ASTMA193 2H、A193-8、A193-8M |
| 14 | 雙頭螺栓bolt | ASTMA193 B7、A193-B8、A193-B8M |
| 15 | 墊片gasket | 柔性石墨+不銹鋼 flexible graphite+stainless steel、PTFE |
| 16 | 閥桿stem | 2Cr13、F304、F316 |
