LTM09,LTM09B,LTM09C,行走馬達
行走裝置 系列 LTM09、09B、09C
本產品為馬達與減速機一體的行走裝置。由集成于減速機內部的雙排量軸向柱塞馬達、行走減速器組成。馬達內置安全閥、防反轉閥、停車制動裝置及高低二檔轉換裝置，它的特點是：傳動比范圍大、結構緊湊、工作效率高、可靠性強、體積小、運動平穩、噪音低等，同時具有多級安全保護、使用壽命長等優點。適用于液壓履帶驅動行走裝置。
技術參數
| 型號 | 輸入流量 （L/min） |
馬達排量(ml/r) | 工作壓力(Mpa) | 制動解除壓力(Mpa) | 減速比 | 理論輸出扭矩(N.m) | 理論輸出轉速(r/min) | 旋轉方式 | 油溫范圍(℃) | 最佳工作粘度(mm2/s) | 適用機種(T) |
| LTM 09 09B 09C |
80 | 34/53 | 30 | 2~7 | 1/45.569 | 11500 | 51/33 | 雙向 | -20℃~+80℃ | 16~25 | 7~9 |

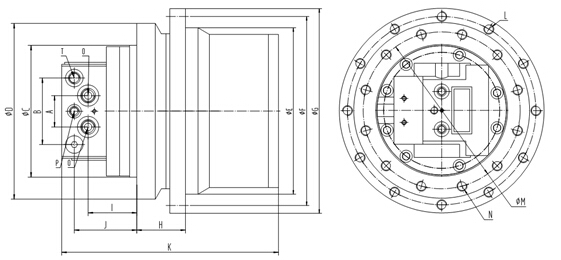

外形尺寸安裝圖
技術安裝參數
| 型號 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | T |
| LTM09 09B |
50 | 106 | 210 | 280 | 265 | 300 | 326 | 80 | 78 | 100 | 348 | 12-M14 | 250 | 12-M16 | G1/2” | G1/4” | G3/8” |
| LTM09C | 50 | 106 | 210 | 280 | 265 | 300 | 326 | 80 | 78 | 100 | 348 | 14-M14 | 250 | 14-M16 | G1/2” | G1/4” | G3/8 |
