LTM04,行走馬達
行走馬達LTM04
LTM系列行走裝置本產品為馬達與減速機一體的行走裝置。由集成于減速機內部的雙排量軸向柱塞馬達、行走減速器組成。馬達內置防反轉閥、停車制動裝置及高低二檔轉換裝置，它的特點是：傳動比范圍大、結構緊湊、工作效率高、可靠性強、體積小、運動平穩、噪音低等，同時具有多級安全保護、使用壽命長等優點。適用于液壓履帶驅動行走裝置。
| 輸入流量（L/min） | 馬達排量(ml/r) | 工作壓力(Mpa) | 制動解除壓力(Mpa) | 減速比 | 理論輸出扭矩(N.m) | 理論輸出轉速(r/min) | 旋轉方式 | 油溫范圍(℃) | 最佳工作粘度(mm2/s) | 適用機種(T) |
| 40 | 14/24 | 21 | 2~7 | 1/52.73 | 4200 | 54/31 | 雙向 | -20℃~+80℃ | 16~25 | 2603.5~4.5 |

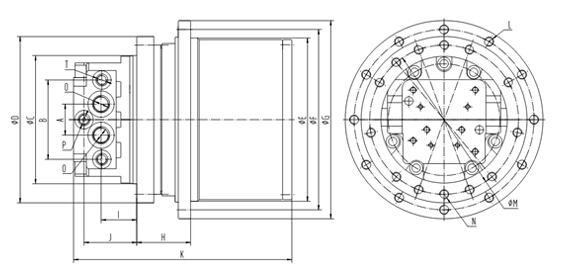

外形尺寸安裝圖
技術安裝參數
| A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | T |
| 40 | 102 | 165 | 214 | 210 | 232 | 255 | 70 | 46 | 68 | 280 | 12-M12 | 192 | 13(9)-M12 | G1/2” | G1/4” | G1/4 |
