點擊圖片查看原圖產品概述
BC丫D是先導式電液比例換向閥，通過比例電磁鐵驅動作為功率級的先導閥芯工作。此類閥工作時是通過電子放大
器提供功率級的先導閥比例電磁鐵的驅動電流，根據電信號的大小和方向提供方向控制及無壓力補償?shù)牧髁靠刂啤?br /> BC丫D系列電液比例換向閥的主閥由四臺肩閥芯在五工作腔內滑動，先導閥是一個雙比例型的三通比例減壓閥，通
過對主閥閥芯兩端的壓力的變化控制主閥芯在主閥腔中的連續滑動，從而實現電液比例換向閥提供方向控制及無壓力補
償?shù)牧髁靠刂?。無壓力補償?shù)目刂屏髁靠梢赃x擇線性變化或非線性變化，為了補償負載變化引起的流量波動，可以用疊
加式壓力補償器保持電液比例換向閥工作壓差的恒定。
此系列電液比例換向閥主要包括NG10, NG16和NG25三種規格，如果需要規格NG32系列的可以聯系訂做。

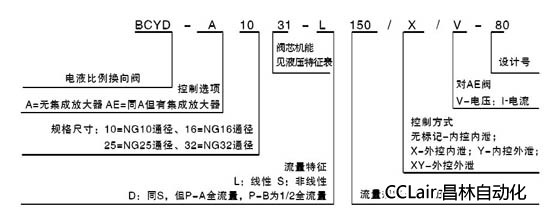

型號編碼

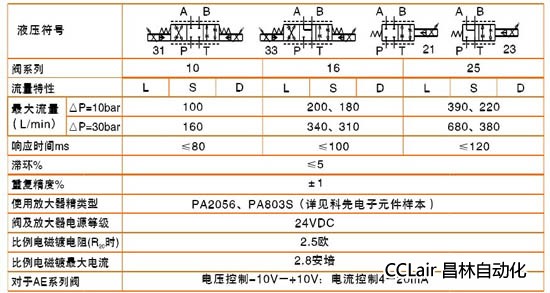

性能數據(環境溫度一20°C-60°C)

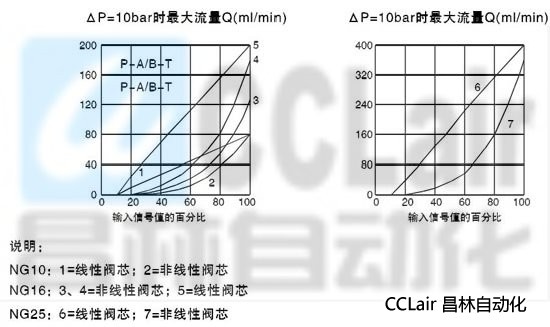

流量曲線(環境溫度50°C , N46號抗磨液壓油)

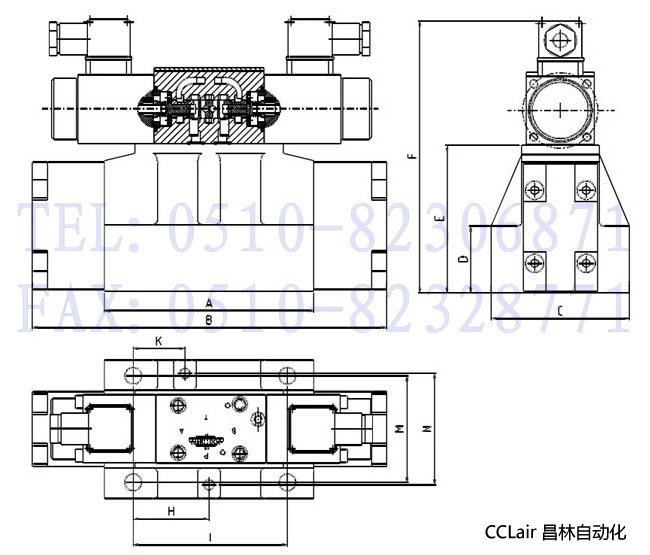

安裝尺寸
