您當前的位置：首頁 » 供應產品 » Q646F-16C-DN150,Q646F-16P-DN200,Q646F-25C-DN250,Q646F-25P-DN300,Q646F-16C-DN400,氣動四通球閥

Q646F-16C-DN150,Q646F-16P-DN200,Q646F-25C-DN250,Q646F-25P-DN300,Q646F-16C-DN400,氣動四通球閥

點擊圖片查看原圖

產品：	瀏覽次數：824Q646F-16C-DN150,Q646F-16P-DN200,Q646F-25C-DN250,Q646F-25P-DN300,Q646F-16C-DN400,氣動四通球閥
型號：	Q646F-16C-DN150,Q646F-16P-DN200,Q646F-25C-DN250,Q646F-25P-DN300,Q646F-16C-DN400,氣動四通球閥
單價：	面議
最小起訂量：
供貨總量：
發貨期限：	自買家付款之日起 3 天內發貨
有效期至：	長期有效
最后更新：	2014-11-06 08:03
	詢價

詳細信息

Q646F-16C-DN150,Q646F-16P-DN200,Q646F-25C-DN250,Q646F-25P-DN300,Q646F-16C-DN400,氣動四通球閥

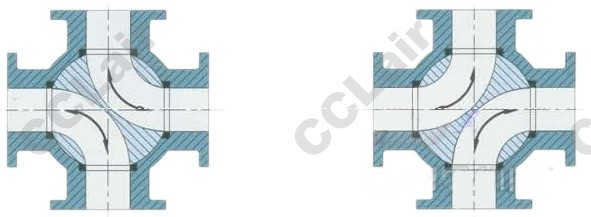

“LL”型四通球閥：一閥實現正反供水切換，每轉90°，供水方式切換一次，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。供水時閥1、4開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4關閉，現用一臺四通球閥替代，操作方便。

Q646F氣動四通球閥執行標準:

1設計和制造：GB／T12237-1989；APl608。

2檢驗和試驗：GB／T13927-1992；APl 598。

3法蘭連接：JB／T79]一2-1994；ASME／ANSI B165。

性能參數與主要尺寸:

性能參數與主要尺寸:

閥體	閥桿	閥球	密封面	墊片	填料	工作溫度	適用介質
WCB	1Cr13	1Cr13	1Cr13 司太立合金本體材料	柔性石墨不銹鋼加柔性石墨 08軟鋼 F304 F316	柔性石墨編結石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、堿
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

特點及優點
1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開　　關位置避免誤操作。手柄上有明顯地開和關標識。
2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所

主要外形尺寸：

公稱通經DN		150	200 × 150	200	250 × 200	250	300 × 250	300	350 × 300	350	400 × 350	400	450 × 400	450	500 × 450	500	600 × 500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	116	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
電動	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
氣動	H3	666	666	736	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
氣動	L2	776	776	736	736	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

Q646F-16P-DN150,Q646F-25C-DN150,Q646F-25P-DN150,Q646F-16C-DN200,Q646F-25C-DN200,Q646F-25P-DN200,

Q646F-16C-DN250,Q646F-16P-DN250,Q646F-25P-DN250,Q646F-16C-DN300,Q646F-16P-DN300,Q646F-25C-DN300,

Q646F-16C-DN350,Q646F-16P-DN350,Q646F-25C-DN350,Q646F-25P-DN350,

Q646F-16P-DN400,CCLAIR,Q646F-25C-DN400,Q646F-25P-DN400,

Q646F-16C-DN450,Q646F-16P-DN450,Q646F-25C-DN450,Q646F-25P-DN450,

Q646F-16C-DN500,Q646F-16P-DN500,Q646F-25C-DN500,Q646F-25P-DN500,

Q646F-16C-DN600,Q646F-16P-DN600,Q646F-25C-DN600,Q646F-25P-DN600,
