用途
JZC系列制動器用于MZS1系列制動電磁鐵作操作系統，廣泛用于起吊、行車卷揚機等機械運行的設備上作機械制動用。




結構及動作簡介
1.JZC系列交流制動器是通過摩擦?xí)r，使回轉機構停止運動的一種機械制動裝置，此種制動力矩產生是由電磁鐵操縱制動來實現，制動力矩的大小可用彈簧進行調節。
1.制動器主要由底座、支柱、閘瓦、調整桿、彈簧組成，閘瓦與支柱、支柱與底座都是軸銷連接，可在一定范圍傾斜或轉動，主彈簧安裝在支柱的上部。
3.電磁鐵安裝在調整桿的一端，當其通電動作時，帶動調整桿使主彈簧壓縮，這時兩片閘瓦即張開，回轉機構可發正常進行。當電磁鐵通電時帶動調整桿反方向移動，這時主彈簧之彈性壓力將閘瓦緊壓向回轉的抽動輪上，而使機構停止運動。
4.制動閘瓦工作表面采用石棉剎車材料制成。
5.本制動器出廠不包括電磁鐵部分，用戶選用時需按型號另行定制。

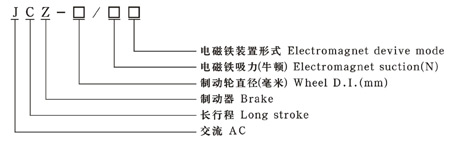

技術數據

型號	制動輪直徑D(mm)	制動力矩(公斤.米)	制動瓦退矩	電磁鐵					制動器重量
				型號	吸力[包括銜鐵重量(N)]	包括銜鐵重量(公斤)	銜鐵額定行程	重量(公斤)
JCZ-200/15	200	20	0.7	MZS1-15	20	4.5	50	22	51
JCZ-300/15	300	32	0.7	MZS1-15	20	4.5	50	22	82.6
JCZ-300/25H	300	63	0.7	MZS1-25H	35	11.2	50	45	105.7
JCZ-400/45HA	400	160	0.8	MZS1-45HA	56.5	24.6	50	55	173.5
JCZ-500/45	500	210	0.8	MZS1-45H	56.5	24.6	50	55	219.3
JCZ-500/80	500	250	0.8	MZS1-80H	115	33	60	183	356
JCZ-600/100H	600	500	0.8	MZS1-100	140	42	80	213	529.4

外形及安裝尺寸

型號	尺寸
	D	H	A	b	d	δ	L	L1	L2	B	B1	B2	B3	B4250	B5	B6	B7	B8	L1	L2	L3	L4	L5	L6	h	h1	h2	h3
JCZ-200/15	200	170	350	60	17	8	540	390	280	100	90	126	110	250	285	190	570	150	135	145	200	50	270	100	可變	438	468	180
JCZ-300/15	300	240	500	80	22	10	680	550	400	130	140	165	110	250	280	190	570	150	190	210	280	53	330	150		593	468	180
JCZ-300/25H	300	240	500	80	22	10	680	650	400	130	140	165	110	390	320	212	592	150	190	210	280	53	330	150		593	512	180
JCZ-400/45HA	400	320	650	130	22	12	857	700	530	180	180	210	200	390	415	212	827	204	245	200	340	54	400	160		750	710	305
JCZ-500/45	500	400	760	150	22	16	992	810	640	200	200	250	200	390	415	212	827	204	320	335	420	58	485	180		913	710	305
JCZ-500/80	500	400	760	150	22	16	1007	810	640	200	200	250	200	390	525	345	960	234	320	335	420	58	485	180		913	899	370
JCZ-600/100H	600	475	950	170	26	18	1218	1000	780	220	240	305	200	390	525	345	1110	230	380	410	520	80	600	250		1115	1032	415
