HY070-16-DN1,5
HY070不銹鋼活塞式電磁閥
分布直動活塞式，空軍、海軍配套產品，活塞結構，經久耐磨，溫升低，無燥音，零泄漏
動作響應迅速，高頻率，工作壓力范圍：±0.1MPa、1.6MPa，德國工藝、出口系列、品質優良
應用于醫療器械、食品機械、干燥設備、真空設備、電鍍涂裝、蒸餾機、濾油機、加濕器、石油化工等行業。
一、技術參數
|
操作方法
|
常閉
|
通電打開、斷電關閉
|
||||||
|
常開
|
通電關閉、斷電打開（型號后加“-K”表示）
|
|||||||
|
參數↓型號→
|
HY070
|
|||||||
|
介質溫度
|
1型：≤60℃·2型：≤220℃
|
|||||||
|
使用介質
|
1型
|
水、柴油、汽油、煤油、氮?dú)?、空氣、真空、臭氧、乙二醇?/div>
|
||||||
|
2型
|
蒸汽、熱水、熱油、熱空氣等高溫液體或氣體
|
|||||||
|
通徑
|
1~3
|
4~6
|
8~10
|
12~15
|
||||
|
連接尺寸（G）
|
1/8~1/4
|
1/4
|
3/8
|
1/2
|
||||
|
壓力（MPa）
|
0~1.6
|
|||||||
|
功率
|
AC：20W DC：30W
|
|||||||
|
電壓偏差
|
允許波動±10%
|
|||||||
|
材料
|
閥體
|
不銹鋼
|
||||||
|
密封
|
丁晴像膠NBR·氟像膠FKM·聚四氟乙烯PTEE
|
|||||||
|
環境溫度
|
-20~60℃
|
|||||||
|
連接方式
|
內螺紋
|
|||||||
|
電氣連接
|
接線盒電纜插座，防護等級IP65
|
|||||||
|
使用電壓
|
AC220V 50Hz/60Hz、DC24V 其余根據要求
|
|||||||
|
特殊選配
|
BHY070防爆電磁閥
|
HY070-X信號反饋
|
HY070-S手動功能
|
|||||
|
防爆等級：ExmI/IIT4(澆封型)、dIIBT4
|
反饋電磁閥啟閉狀態及介質流動情況的開關信號
|
手動開啟、關閉節省旁通
|
||||||
|
安裝提示
|
優先采用線圈豎直向上
|
|||||||

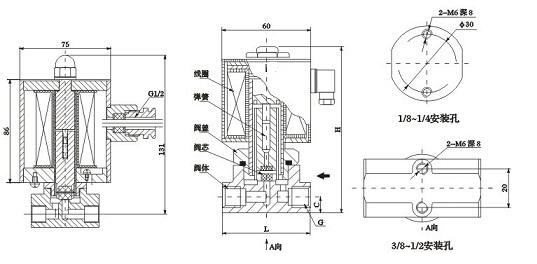

二、安裝尺寸
|
通徑
DN
|
內螺紋接
|
外形尺寸
|
|
|
G
|
L
|
H
|
|
|
1~3
|
1/8~1/4
|
40
|
100
|
|
4~6
|
1/4
|
50
|
|
|
8~10
|
3/8
|
60
|
106
|
|
12~15
|
1/2
|
60
|
|
備注：常開閥高度=H+30mm，其它尺寸相同。
說明：介質含有雜質，閥前必須裝過濾器（濾網≥80目/cm2）；且無疑固或晶體現象
