ZDLJP型電子式精小型單座調節閥由PSL系列和3810L系列電子式執行機構和精小型單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I(yè)控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。閥體為低阻流直通單座上導向結構。具有精度高、流量大、泄漏量小的特點，廣泛用于化工、石油、輕工、電站、冶金等要求流量大、泄漏量小的工業自控系統中。

技術參數和性能
閥體

型式	直通單座鑄造球型閥
公稱通徑	20、25、32、40、50、65、80、100、125、150、200mm
公稱壓力	PN1.6、4.0、6.4MPa
法蘭標準	JB/T79.1-94、79.2-94等
材料	鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上閥蓋	標準型-17～+230℃、散熱型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件

閥芯型式	單座柱塞型閥芯
流量特性	等百分比特性和線性特性
材 料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、 鈦和耐腐蝕合金等。

執行機構

型號	381LSA-08	381LSA-20	381 LSA -30	381 LSA -50	381 LSA -65	381 LSA -99	381 LSA -160
隔爆型號	381-08	381-20	381-30	381-50	381-65	381-99	381-160
輸出力推(N)	800	2000	3000	5000	6500	10000	16000
最大行程L(mm)	30		60		100
工作速度(mm/S)	4.2	2.1	3.5	1.7	2.8	2.0	1.0
主要技術參數	電源電壓：220V/50Hz 輸入信號：4-20mA或1-5V·DC 輸出信號：4-20mA·DC
	防護等級：相當IP55 隔爆標志：ExdⅡBT4 手操功能：手柄
	環境溫度：-25～+70℃ 環境濕度：≤95%

閥作用型式

電關式(B)；電開式(K)

性 能

項目				技術指標
基本誤差%				±2.5
回差%				≤2.0
死 區%				≤1.0
始終點偏差%	電開		始點	±2.5
			終點	±2.5
	電關		始點	±2.5
			終點	±2.5
額定行程偏差%				≤2.5
泄 露 量l/h				0.1%×閥額定容量
可調范圍R				30:1

額定流量系數Kv、額定行程、配用 執行機構型號、允許壓差

公稱通徑DN(mm)	25	32	40	50	65	80	100	125	150	200
閥座直徑dN(mm)	26	32	40	50	65	80	100	125	150	200
額定流量系數Kv	8	13	22	32	50	80	120	200	280	450
額定行程L(mm)	16		25		40			60
配用執行機構型號	381LSA /381-20		381LSA /381-30		381LSA /381-50			381LSA /381-65
允許壓差(Mpa)	3.0	2.0	1.8	1.05	1.16	0.67	0.47	0.39	0.26	0.16

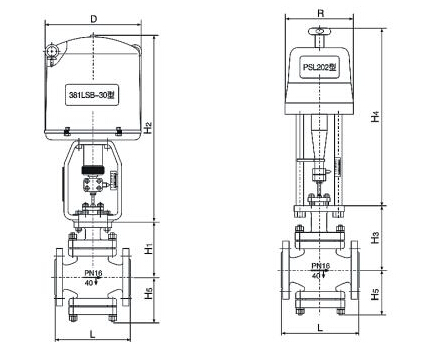

外形尺寸

ZDLJP-C16-DN20,ZDLJP-C16-DN25,ZDLJP-C16-DN32,ZDLJP-C16-DN40,ZDLJP-C16-DN50,
ZDLJP-C16-DN65,ZDLJP-C16-DN80,ZDLJP-C16-DN100,ZDLJP-C16-DN125,ZDLJP-C16-DN150,
ZDLJP-C40-DN20,ZDLJP-C40-DN25,CCLAIR ZDLJP-C40-DN32,ZDLJP-C40-DN40,ZDLJP-C40-DN50,
ZDLJP-C40-DN65,ZDLJP-C40-DN80,ZDLJP-C40-DN100,ZDLJP-C40-DN125,ZDLJP-C40-DN150,ZDLJP-C40-DN200,
ZDLJP-C64-DN20,ZDLJP-C64-DN25,ZDLJP-C64-DN32,ZDLJP-C64-DN40,ZDLJP-C64-DN50,
ZDLJP-C64-DN65,ZDLJP-C64-DN80,ZDLJP-C64-DN100,ZDLJP-C64-DN125,ZDLJP-C64-DN150,ZDLJP-C64-DN200,
ZDLJP-P16-DN20,ZDLJP-P16-DN25,ZDLJP-P16-DN32,ZDLJP-P16-DN40,ZDLJP-P16-DN50,
ZDLJP-P16-DN65,ZDLJP-P16-DN80,ZDLJP-P16-DN100,ZDLJP-P16-DN125,ZDLJP-P16-DN150,ZDLJP-P16-DN200,
ZDLJP-P40-DN20,ZDLJP-P40-DN25,ZDLJP-P40-DN32,ZDLJP-P40-DN40,ZDLJP-P40-DN50,
ZDLJP-P40-DN65,ZDLJP-P40-DN80,ZDLJP-P40-DN100,ZDLJP-P40-DN125,ZDLJP-P40-DN150,ZDLJP-P40-DN200,
ZDLJP-P64-DN20,ZDLJP-P64-DN25,ZDLJP-P64-DN32,CCLAIR ZDLJP-P64-DN40,ZDLJP-P64-DN50,
ZDLJP-P64-DN65,ZDLJP-P64-DN80,ZDLJP-P64-DN100,ZDLJP-P64-DN125,ZDLJP-P64-DN150,ZDLJP-P64-DN200,
