點擊圖片查看原圖WXB-B200～1000齒輪油泵產品簡介:
WXB-B200～1000型臥式低噪音大流量斜形齒輪油泵是根據客戶的使用要求改進設計的產品,自吸性能好,安裝維修方便。安裝尺寸和有關技術參數完全參照XB系列齒輪油泵，所以可以互換。廣泛適用范圍于冶金、礦山、鍛壓、電站、化工、水泥等大型機械設備的稀油循環潤滑系統中，也可用于膠合板機械的液壓系統中以及輸送各種潤滑、石油、重油、無腐蝕的各種液體。
WXB-B200～1000齒輪油泵外表圖：

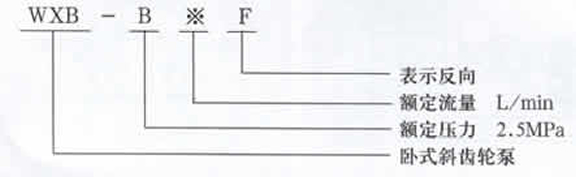

WXB-B200～1000齒輪油泵型號說明：
WXB-B200～1000齒輪油泵技術規格：
| 型號 | d | d3 | h | h1 | b | b3 | A | A1 | B | B1 | C | L | L1 | L2 | t |
| WXB-B200 | 32 | 19 | 155 | 155 | 10 | 22 | 210 | 80 | 260 | 130 | 300 | 373 | 173.5 | 58 | 35.5 |
| WXB-B250 | |||||||||||||||
| WXB-B315 | |||||||||||||||
| WXB-B350 | 105 | 155 | 453 | 201 | |||||||||||
| WXB-B400 | |||||||||||||||
| WXB-B500 | |||||||||||||||
| WXB-B630 | 40 | 24 | 190 | 175 | 12 | 28 | 230 | 115 | 290 | 175 | 370 | 504 | 226 | 82 | 43.5 |
| WXB-B700 | |||||||||||||||
| WXB-B800 | 155 | 215 | 589 | 261 | |||||||||||
| WXB-B900 | |||||||||||||||
| WXB-B1000 |
WXB-B200～1000齒輪油泵技術參數：
| 型號 | 進油口法蘭 | 出油口法蘭 | 驅動功率 w |
額定壓力 Pa |
額定轉速 min |
吸油高度 mm |
額定流量 h/min |
驅動功率 w |
||||||||||||
| Dn1 | D | D1 | D21 | n1 | d1 | b1 | Dn1 | D | D1 | D21 | n1 | d1 | b1 | |||||||
| WXB-B200 | 80 | 195 | 160 | 135 | 4 | 18 | 20 | 65 | 180 | 145 | 120 | 4 | 18 | 20 | 10 | 2.5 | 1440 | 500 | 200 | 11 |
| WXB-B250 | 13 | 250 | 13 | |||||||||||||||||
| WXB-B315 | 15 | 315 | 15 | |||||||||||||||||
| WXB-B350 | 17 | 350 | 17 | |||||||||||||||||
| WXB-B400 | 20 | 400 | 20 | |||||||||||||||||
| WXB-B500 | 24 | 500 | 24 | |||||||||||||||||
| WXB-B630 | 125 | 245 | 210 | 185 | 8 | 18 | 24 | 100 | 215 | 180 | 155 | 8 | 18 | 22 | 29 | 630 | 29 | |||
| WXB-B700 | 34 | 700 | 34 | |||||||||||||||||
| WXB-B800 | 37 | 800 | 37 | |||||||||||||||||
| WXB-B900 | 42 | 900 | 42 | |||||||||||||||||
| WXB-B1000 | 49 | 1000 | 49 | |||||||||||||||||
