點擊圖片查看原圖一、特點：
１、排氣消聲節(jié)流閥除了具有排氣節(jié)流閥的特性外，還能降低排氣噪音。
２、該閥一般安裝在閥的排氣口。
二、圖形符號：
三、型號說明：
四、技術(shù)參數(shù)
| 型號 |
KLPx、KLPXa
|
|||||||||
| 公稱通徑mm | 6 | 8 | 10 | 15 | 20 | 25 | ||||
| 有效面積mm² | 5 | 10 | 20 | 40 | 60 | 110 | ||||
| 最高使用壓力MPa | 1.00MPa | |||||||||
| 工作溫度 | 5～60ºC | |||||||||
| 消聲效果 | 20 | |||||||||

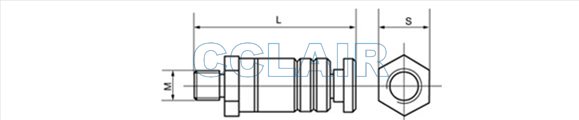

五、外形及安裝尺寸：
| 型號 |
KLPX
|
|||||||||
| 公稱通徑mm | 6 | 8 | 10 | 15 | 20 | 25 | ||||
| M | M10×1 | M114×1.5 | M18×1.5 | M22×1.5 | M27×2 | M27×2 | ||||
| L | 45～50 | 50～58 | 64～74 | 81～93 | 93～105 | 108～125 | ||||
| S | 22 | 22 | 24 | 24 | 32 | 41 | ||||

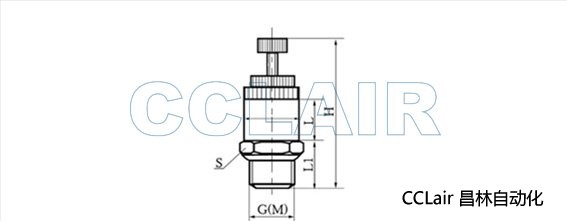

| 型號 | G(ZG) |
M
|
S | D | L | L1 | H | ||||
| KLPXa-6 | 1/8" | 10×1 | 12 | 12 | 10 | 6.5 | 38 | ||||
| KLPXa-8 | 1/4" | 12×1.25 | 14 | 14 | 12 | 8 | 38 | ||||
| KLPXa-10 | 3/8" | 16×1.5 | 17 | 17 | 15 | 8 | 46 | ||||
| KLPXa-15 | 1/2" | 20×1.5 | 24 | 24 | 22 | 10 | 57 | ||||
| KLPXa-20 | 3/4" | 27×2 | 30 | 30 | 24 | 11 | 69 | ||||
| KLPXa-25 | 1" | 33×2 | 34 | 34 | 34 | 12.5 | 82 | ||||
