DHD-2,DHD-4,DHD-8,DHD-16,DHD-32,DHD-50,DHD-100,DHD-200,DHD-400,DHD-500,DHD-1000(雙制動盤),電磁失電制動器

<一> 用途
　 　DHD系列制動器為電磁脫離(釋放)斷電時彈簧施壓的摩擦片式制動器（以下簡稱制動器）。它能與電動配套成一種新型的制動電機，也能用于機械傳動系統，實現快速停車和準確定位，能用在斷電時安全（防險）制動等場合。這種制動器具有結構簡單、適應性廣、噪音低、制動可靠等優點，被廣泛應用于各種機械的傳動裝置中，它是工業現代化中的一種理想執行元件。生產技術的自動化，需要超薄型的電磁失電制動器（安全制動器）以其優良的特性滿足不同用途的機器人、電機等各種不同機械的需要。
結構特點：
1、結構緊湊 電磁失電制動器軸向尺寸雖小，但制動扭矩足夠大。
2、響應迅速 電磁失電制動器是采用彈簧裝置形成制動扭矩，彈簧復位時間即為制動響應時間
3、壽命長久 失電制動采用新型摩擦材料，決定高壽命的性能。
制動器能在下列條件下可靠地工作：
1、周圍空氣相對濕度不大于85%（20±5℃）
2、周圍介質中，無足以腐蝕金屬和破壞絕緣的氣體及塵埃。
3、制動器周圍采用B級絕緣，電壓波動不超過+5%和-15%的額定電壓，其工作方式為連續工作制
4、安裝時應保證傳動軸部位與制動器的配合精度。
5、制動器的制動盤必須在無油污的情況下使用。 <二>
結構和工作原理：
　　制動器由磁軛、勵磁線圈、彈簧、制動盤、銜鐵、花鍵套、安裝鏍釘?shù)冉M成，制動器安裝在設備的法蘭盤（或電動機）的后端伸；傳動軸與花鍵套與制動盤聯結。
　　 制動器的勵磁線圈接通額定電壓（DC）時，電磁力吸合銜鐵，使銜鐵與制動盤脫離（釋放），這時傳動軸帶著制動盤正常運轉或啟動，當傳動系統分離或斷電時，制動器也同時斷電，此時彈簧施壓于銜鐵，迫使制動盤與銜鐵及法蘭盤之間產生摩擦力矩，使傳動軸快速停轉。在制動器散熱環境較差，傳動軸又是長時間連續工作時，如果條件允許，則可在制動器工作后，保持電壓轉換為70%-80%的額定電壓，以減少發熱。

規格參數

規格/Nm	額定靜扭矩 (N.M)	激磁電壓 （DC-V）	功率 （W）	接通（釋放）時間	斷開（制動）時間 （ms）
DHD-2	2	24 或99 或170	10	25	15
DHD-4	4		13	35	15
DHD-8	8		15	40	20
DHD-16	16		18	60	40
DHD-32	32		28	65	40
DHD-50	50		45	70	45
DHD-100	100		75	85	50
DHD-200	200		110	100	60
DHD-400	400		150	100	70
DHD-500	500		160	100	80
DHD-1000(雙制動盤）	1000		160	100	80

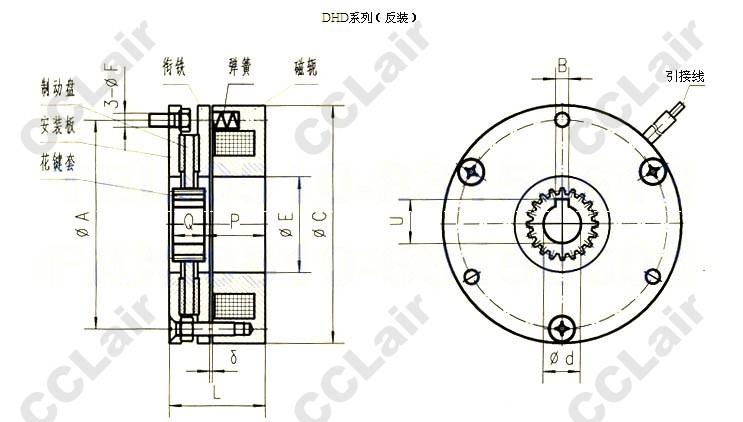

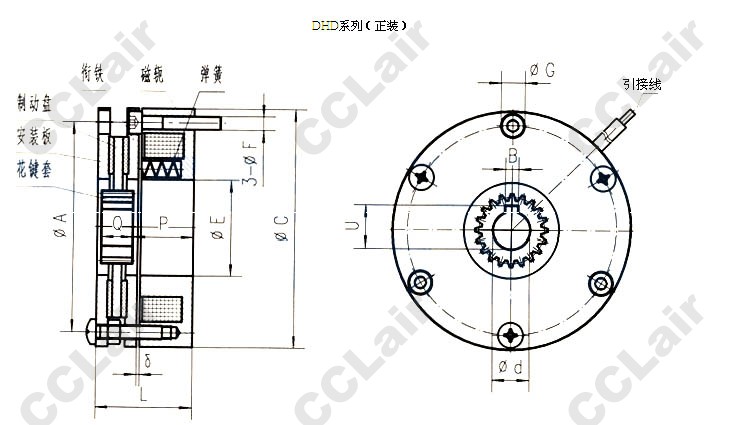

結構型號

規格/Nm	A	C	E	F	G	L	P	Q	S	d	B	U
DHD-2	68	77	20	3-￠4.5	10	30	18	8	0.1-0.2	12	4	13.8
DHD-4	74	85	20	3-￠5.5	11	32	16	12	0.1-0.2	12	4	13.8
DHD-8	85	97	25	3-￠5.5	11	35	14	16	0.1-0.2	14	5	16.3
DHD-16	108	118	40	3-￠5.5	11	41	15	20	0.1-0.2	19	6	21.8
DHD-32	118	131	40	3-￠6.5	12	51	30	24	0.2-0.4	20	6	22.8
DHD-50	132	146	50	3-￠6.5	12	66	39	30	0.2-0.4	25	8	28.3
DHD-100	156	183	73	3-￠9	15	76	44	35	0.3-0.5	30	8	33.3
DHD-200	175	201	80	3-￠11	15	86	55	35	0.4-0.7	40	12	43.3
DHD-400	235	255	90	6-￠9	15	88	37	50	0.4-0.7	45	14	48.8
DHD-500	276	295	140	3-￠13	20	89	55.5	30	0.4-0.7	60	18	64.4
DHD-1000	276	295	140	3-￠13	20	109	60.5	40	0.4-0.7	80	22	85.4
