點擊圖片查看原圖MU331-8606030,限位閥
用途與特點
“MU331-8606030”限位閥主要適用于載重汽車的自卸液壓系統，當車廂舉升到位后，自動切斷舉升動力氣源，液壓閥自動復位卸荷，從而確保液壓系統工作安全可靠。
性能參數
型號
推桿伸出長度
及調整范圍 mm推桿總壓縮行程 mm
公稱通徑 mm
工作介質
工作壓力范圍 Mpa
介質溫度 ℃
環境溫度 ℃
MU331-8606030
50
+15
-10
≤25
6
壓縮空氣
0～0.8
5～60
5～60

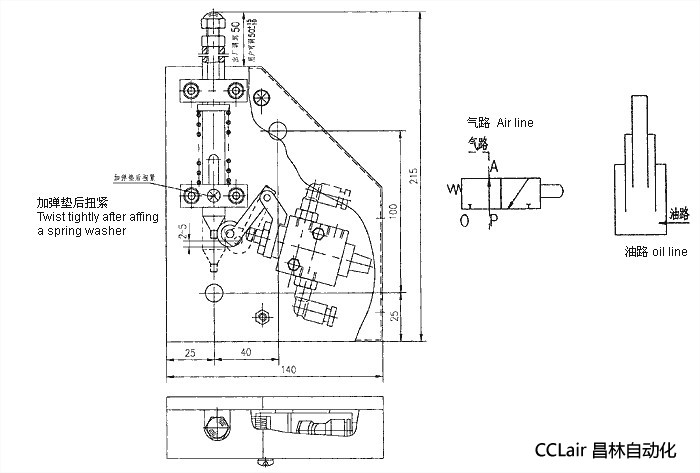

MU 331-8606030機能及安裝尺寸
上圖說明：
1、實線為限位閥非工作時的形態。
2、虛線為限位閥工作狀態下推桿與滾輪的正確位置。
工作原理
本限位閥是有一組二位三通換向氣閥和機械式自復位推桿裝置組成，是裝在液壓系統中對自卸汽車的卸貨翻斗升起位置起到精確定位。自卸汽車在正常裝卸運行中，限位閥P腔與A腔是常通的。當卸貨時，操作系統中氣動液壓閥(343B-8605062)、系統油缸升起達到卸貨位置時，擋塊壓下推桿，這時P腔關閉，自卸車翻斗鎖定在卸貨位置，A腔壓縮空氣通過O腔進入大氣。
使用與保養
1、去下罩殼，把限位閥安裝固定在系統的相應位置上，當系統油缸升至工作位置時擋塊壓下，限位閥上部圓頭螺栓約20～25mm，使推桿下端 圓錐體伸過氣控閥滾輪中心約2～5mm，如圖，推桿與滾輪的虛線位置所示，裝好罩殼即可。
2、如擋板壓下圓頭螺栓的距離不夠或過多，這時可松開推桿上端的鎖緊螺母，扭轉圓頭螺栓，把推桿下端圓錐體調整到伸過滾輪中心約 2～5mm的位置上，然后擰緊推桿上端的鎖緊螺母，裝上罩殼螺釘，即可正常工作。
3、在運作中如出現異常現象，應停止運作，取下限位閥罩殼，清除各處塵污后在活動部位加入少量潤滑油，使限位閥推桿及氣控閥芯的滑動恢 復靈活，即可正常運作。
