ZDLM電子式電動套筒調節閥，由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點?？刂凭群托阅鼙菵KZ型有明顯提高。
套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
|
公稱通徑mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
閥座通徑mm
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
額定流量系數kv
|
直線型
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1100
|
1760
|
|
等百分比
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
|
公稱壓力(MPa)
|
0.6,1.6， 2.5， 4.0， 6.4
|
||||||||||||
|
行程
|
16
|
25
|
40
|
60
|
100
|
||||||||
|
流量特性
|
直線，等百分比，快開
|
||||||||||||
|
工作溫度℃
|
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
|
||||||||||||
|
法蘭尺寸
|
符合JB78-59、JB79-59，JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
|
||||||||||||
|
閥體材質
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
||||||||||||
|
閥芯材質
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
||||||||||||
|
閥體型式
|
直通套筒鑄造球型閥
|
||||||||||||
|
上閥蓋型式
|
普通式(常溫)，熱片式(中溫)，長頸式(低溫)
|
||||||||||||
|
配用電動執行
機構型號 |
PSL
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|||||||
|
361L
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
||||||||
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
||||||||||
|
注：1.可為用戶提供ANSI、JPI、JPI等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2. 工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決 |
|
性能 1、執行機構主要技術參數 |
|
型號
|
額定輸出力N
|
速度mm/s
|
技術參數
|
||||
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
PSL
|
361L
|
|
201
|
361LSA-08
361LXA-08 |
1000
|
800
800 |
0.25
|
4.2
4.2 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄 |
|
202
|
361LSA-20
361LXA-20 |
2000
|
2000
2000 |
0.50
|
2.1
2.1 |
||
|
204
|
361LSB-30
361LXB-30 |
4500
|
3000
3000 |
0.50
|
3.5
3.5 |
||
|
208
|
361LSB-50
361LXB-50 |
8000
|
5000
5000 |
1.00
|
1.7
1.7 |
||
|
312
|
361LSC-65
|
12000
|
6500
|
0.60
|
2.8
|
||
|
325
|
361LSC-99
|
25000
|
10000
|
1.0
|
2.0
|
||
|
2、性能指標 |
|
項目
|
指標值
|
||
|
基本誤差％
|
配361L 2.0； 配PSL 0.1
|
||
|
回差％
|
2.5
|
||
|
死區％
|
1.0
|
||
|
始終點偏差％
|
電開
|
始點
|
±2.5
|
|
終點
|
±2.5
|
||
|
電關
|
始點
|
±2.5
|
|
|
終點
|
±2.5
|
||
|
可調范圍
|
30：1
|
||
|
額定行程偏差％
|
2.5
|
||
|
允許泄量L/H
|
單密封符合JB/T7387-94 IV級 小于閥的額定容量×10-4
雙密封符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 |
||
|
3、允許壓差 |
|
公稱通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
執行機構
|
允許壓差△P(MPa)
|
||||||||||||
|
配PSL
|
PSL202
|
6.4
3.14 |
6.4
1.92 |
6.4
1.23 |
5.1
0.78 |
|
|
|
|
||||
|
PSL204
|
4.31
|
2.76
|
1.76
|
6.4
1.04 |
6.4
0.69 |
5.62
0.44 |
|||||||
|
PSL208
|
1.86
|
1.23
|
0.78
|
6.4
0.50 |
5.31
0.35 |
3.97
0.20 |
|
||||||
|
PSL320
|
1.26
|
0.87
|
0.49
|
6.4
0.32 |
4.14
0.22 |
||||||||
|
配361L
|
361LSA-20
|
6.4
3.14 |
6.4
1.92 |
6.4
1.23 |
6.4
0.78 |
||||||||
|
361LSB-50
|
6.4
1.16 |
6.4
0.76 |
6.25
0.49 |
||||||||||
|
361LSC-65
|
6.4
0.64 |
4.32
0.41 |
3.23
0.28 |
||||||||||
|
361LSC-99
|
0.63
|
0.44
|
0.25
|
3.31
0.16 |
0.27
0.11 |
||||||||
注:1.同一格內上排為雙密封型允許壓差，下排為單密封型允許壓差。
2.實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

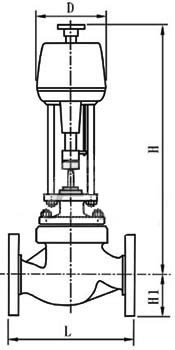

外形尺寸 mm
2.實際配置需根據具體工藝參數確定。如果允許壓差一清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決
外形尺寸 mm
