點擊圖片查看原圖ZDLS電子式電動角形高壓調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞.
ZDLS電子式電動角形高壓調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。
電動角式高壓調節閥主要參數：
|
公稱通徑
|
6
|
10
|
15
|
25
|
|||||||||||||||
|
閥座直徑
|
3
|
4
|
6
|
4
|
5
|
7
|
8
|
10
|
6
|
7
|
8
|
10
|
12
|
7
|
8
|
10
|
12
|
16
|
20
|
|
流量系數Kv
|
0.04
|
0.1
|
0.1
|
0.4
|
0.4
|
1
|
1.6
|
2.5
|
4
|
6.3
|
8
|
||||||||
|
0.16
|
0.4
|
0.16
|
1
|
1.6
|
2.5
|
0.63
|
1
|
1.6
|
2.5
|
4
|
|||||||||
|
0.063
|
0.25
|
0.25
|
0.63
|
||||||||||||||||
|
公稱通徑
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||||||||||
|
閥座直徑
|
16
|
20
|
30
|
20
|
38
|
30
|
50
|
38
|
65
|
50
|
80
|
65
|
100
|
65
|
125
|
100
|
150
|
125
|
200
|
|
流量系數
|
6.3
|
8
|
16
|
8
|
25
|
16
|
40
|
25
|
63
|
40
|
100
|
63
|
160
|
100
|
250
|
160
|
400
|
250
|
600
|
|
可調范圍
|
Kv值<18時 R=20：1；Kv值>18時 R=30：1
|
||||||||||||||||||
|
公稱壓力
|
1.6、4.0、6.4、10、16、22、32MPa
|
||||||||||||||||||
|
閥芯形式
|
套筒導向單座柱塞型閥芯
|
||||||||||||||||||
|
流量特性
|
直線
|
||||||||||||||||||
|
作用形式
|
電開式、電關式
|
||||||||||||||||||
|
工作溫度
|
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
|
||||||||||||||||||
|
法蘭標準
|
符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
|
||||||||||||||||||
|
控制信號
|
4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)
|
||||||||||||||||||
|
電 源
|
S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)
|
||||||||||||||||||
電動角式高壓調節閥主要參數：
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|||||
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數Kv
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
可調范圍
|
30：1
|
|||||||||||||||
|
公稱壓力
|
標準產品1.6、4.0、6.4MPa；
|
|||||||||||||||
|
閥芯形式
|
單座柱塞型閥芯
|
|||||||||||||||
|
流量特性
|
直線、等百分比
|
|||||||||||||||
|
工作溫度
|
普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
|
|||||||||||||||
|
法蘭標準
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產
|
|||||||||||||||
|
注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。
|
電動角式高壓調節閥主要技術性能指標：
泄 漏 率： IV 級，小于額定流量的10-4 回 差 ： 配3610L 執行機構為2.0%； 配PSL執行機構為 1.0% 基本誤差： 配3610L執行機構為±2.5%； 配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。
泄 漏 率： IV 級，小于額定流量的10-4 回 差 ： 配3610L 執行機構為2.0%； 配PSL執行機構為 1.0% 基本誤差： 配3610L執行機構為±2.5%； 配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。
電子式電動角形高壓調節閥
閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等填料材質：聚四氟乙烯、柔性石墨主要零部件材料：
閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等填料材質：聚四氟乙烯、柔性石墨主要零部件材料：
電子式電動角形高壓調節閥允許壓差：
|
公稱通徑
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||||||
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
執行機構
|
允許壓差△P(MPa)
|
||||||||||||||||
|
配PSL
|
PSL202
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
|
|
|
|
||||
|
PSL204
|
4.31
|
2.76
|
1.76
|
1.04
|
0.69
|
0.44
|
|||||||||||
|
PSL208
|
1.86
|
1.23
|
0.78
|
0.50
|
0.35
|
0.20
|
|
||||||||||
|
PSL320
|
1.26
|
0.87
|
0.49
|
0.32
|
0.22
|
||||||||||||
|
配PSL
|
361LSA-20
|
6.4
|
6.4
|
6.4
|
4.90
|
3.14
|
1.92
|
1.23
|
0.78
|
||||||||
|
361LSB-50
|
4.79
|
3.06
|
1.96
|
1.16
|
0.76
|
0.49
|
|||||||||||
|
361LSC-65
|
1.51
|
0.99
|
0.64
|
0.41
|
0.28
|
||||||||||||
|
361LSC-99
|
0.63
|
0.44
|
0.25
|
0.16
|
0.11
|
||||||||||||
注：(1)實際配置需根據具體工藝參數確定。 (2)如果允許壓差不清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當?shù)姆椒山鉀Q。
<!--[if !vml]-->

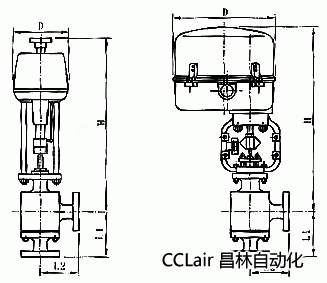

<!--[endif]-->電動角式高壓調節閥外形尺寸及重量：
|
公通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
||
|
L1(mm)
|
98
|
105
|
105
|
120
|
135
|
190
|
225
|
270
|
315
|
367
|
|||
|
L2(mm)
|
PN1.6MPa
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
|
|
PN4.0MPa
|
85
|
95
|
115
|
115
|
130
|
145
|
155
|
175
|
200
|
240
|
300
|
||
|
PN6.4MPa
|
100
|
115
|
130
|
130
|
150
|
170
|
190
|
215
|
250
|
275
|
325
|
||
|
配PSL
|
H(mm)
|
普通型
|
753
|
761
|
789
|
778
|
793
|
819
|
858
|
893
|
921
|
951
|
956
|
|
散熱片型
|
883
|
891
|
919
|
908
|
923
|
892
|
1021
|
1056
|
1120
|
1150
|
1156
|
||
|
D(mm)
|
176
|
||||||||||||
|
重量(KG)
|
13.5
|
22.5
|
25.5
|
29.5
|
50
|
60
|
78
|
119
|
157
|
255
|
|||
|
配361L
|
H(mm)
|
普通型
|
516
|
542
|
552
|
688
|
744
|
783
|
818
|
976
|
1006
|
1036
|
|
|
散熱片型
|
646
|
654
|
682
|
818
|
907
|
946
|
981
|
1175
|
1205
|
1235
|
|||
|
D(mm)
|
225
|
310
|
|||||||||||
|
重量(KG)
|
21
|
30
|
33
|
41
|
45
|
65
|
75
|
93
|
|||||
