點擊圖片查看原圖DS943H-DN50,DS943H-DN65,DS943H-DN80,DS943H-DN100,DS943H-DN150,DS943H-DN300,DS943H-DN450,電動伸縮蝶閥
DS943H-DN500,DS943H-DN600,DS943H-DN800,DS943H-DN1000,

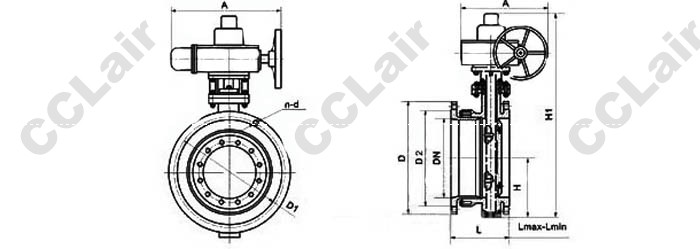

一、電動伸縮蝶閥產品概述
電動伸縮蝶閥是由高精度電動執行器和伸縮蝶閥裝配組成，電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。電動伸縮蝶閥配用的執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動伸縮蝶閥其主要特點如下：
(1)設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
(2)電動伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
(3)密封部位可調節更換、密封性能可靠等特點。
二、電動伸縮蝶閥主要技術參數
|
設計標準
|
GB/T12238-1989；JB/T8527-1997
|
|
法蘭連接尺寸
|
GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
|
|
結構長度
|
GB/T12221-1989
|
|
壓力試驗
|
GB/T13927-1992；JB/T9092-1999
|
三、電動伸縮蝶閥執行器參數及特點
(1)電源：電機為三相交流，380V(特殊訂貨660V、440V或220V)，50Hz(特殊訂貨60Hz)；控制線電壓220V/50Hz(特殊訂貨60Hz)；遠程控制電壓24VDC。
(2)工作環境：
(3)環境溫度：-20—+60℃(特殊訂貨-60—+80℃)
(4)相對溫度：≤90%(25℃時)
(5)普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dI電動蝶閥適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。(詳見GB3836.1)
(6)防護等級：戶外型和防爆型為IP55(可訂制IP67)。
(7)工作制：為短時10分鐘(可訂制30分鐘)。
四、電動伸縮蝶閥主要性能指標
五、電動伸縮蝶閥主要零件材料
|
公稱通徑
|
DN(mm)
|
50～2000
|
||
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
|
適用溫度
|
≤80℃
|
|||
|
適用介質
|
空氣、水、蒸氣、煤氣、油品等。
|
|||
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動。
|
|||
五、電動伸縮蝶閥主要零件材料
零件名稱
材料名稱
閥體
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板
鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼
密封圈
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿
2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料
聚四氟乙烯、柔性石墨
