ZDSYL-DN20,ZDSYL-DN25,ZRSYL-DN32,ZRSYL-DN40,電動壓力調節閥

概述
ZD(R)SYL電動壓力調節閥是一種壓力平衡式調節閥，采用籠式套筒導向、雙密封結構，配用3810系列(或PSL系列)電動執行機構，電動執行機構為電子式一體化結構，內有伺服放大器，輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度達到對壓力連續調節。電動壓力調節閥整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。電動壓力調節閥特別適用于允許泄露小、閥前后壓差較大的工作場合。
主要技術參數


閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN20～300mm
公稱壓力	PN1.6、2.5、4.0、6.4
法蘭標準	GB/T9113、 JB/T79
連接形式	法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?nèi))
閥蓋形式	標準型-17～+230℃、高溫型+230～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內件

閥芯形式	籠式套筒型閥芯
流量特性	線性、等百分比

執行機構

執行器型號	3810L系列、PSL系列
主要技術參數	電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
	環境溫度：-25～+70℃、環境濕度：≤95%

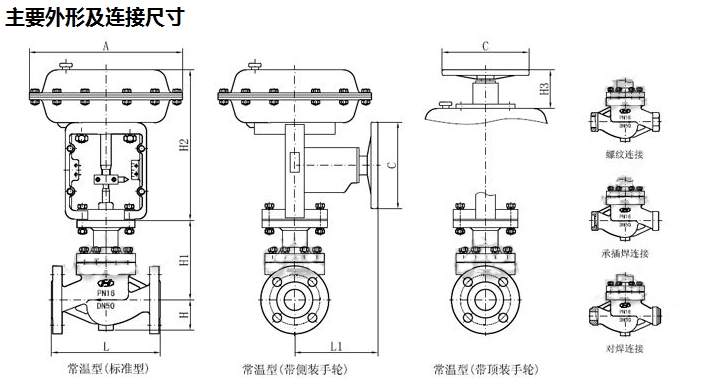

主要零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	墊片	PTFE/金屬石墨墊片
3	閥籠	304	304	316	316L
4	閥芯	304	304	316	316L
5	導向套	304	304	316	316L
6	閥蓋	WCB	CF8	CF8M	CF3M
7	閥桿	304	304	316	316L
8	填料	PTFE/柔性石墨
9	彈簧	65Mn	304	316	316L
10	螺母	304	304	316	316L

主要性能指標

項目			指標值
基本誤差%			配3810L±2.5； 配PSL±1.0
回差%			配3810L ±2.5； 配PSL±1.0
死區%			1.0
始終點偏差%	電開	始點±2.5	終點±2.5
		始點±2.5	終點±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1

額定流量系數Kv、允許壓差

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑 dN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數KV	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
額定行程		16			25		40			60			100
允許壓差(MPa)		≤公稱壓力

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
	3810	373	373	495	495	495	700	700	700	725	725	725	725	725
D		177	177	177	177	177	182	182	182	182	182	218	218	218
R		225	225	225	225	225	257	257	257	310	310	310	310	310

注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
