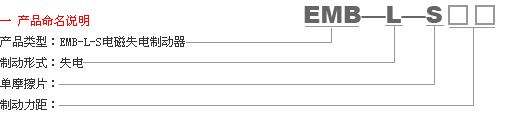

二 電磁失電制動器簡介及工作原理
產品介紹
美益公司生產的EMB-L-S系列電磁失電制動器共有9種規格。其主要用于制動電機、起重設備、機器人等機械設備。本公司經過數年的研制、開發并溶合西歐技術，生產出的產品具有制動快、噪聲小、能耗低、且安裝方便等特點；還設計帶有散熱裝置，因此具有了延長線圈的工作壽命和可調節制動力矩兩大優點，是機械傳動系統中理想的執行元件。
工作原理
EMB-L-S系列電磁失電制動器，主要有磁軛、銜鐵、摩擦盤、花鍵、手柄釋放裝置、線圈、調節螺母、彈簧、調整螺套等組成（見結構示意圖）。當制動時，由于切斷電流，磁軛12磁場消失，銜鐵5在彈簧力的推動作用下壓緊摩擦盤6，并通過花鍵7，使軸快速制動。此時在銜鐵與磁軛之間會產生一個氣隙S。當通電時，磁軛12產生磁場力使銜鐵5克服彈簧力與磁軛吸合，摩擦盤6被松開，隨軸轉動。制動力矩大小可由調節螺母8進行調節。
三 EMB-L-S系列產品特征
工作范圍：
——9種標準規格 制動力矩4-360Nm
——標準電壓：24VDC、110VDC、190VDC、320VDC
產品設計生產要求
——優化庫存，交貨時間短。
——產品符合Q/AEU標準要求。
——產品進行實驗符合美益公司Q/3.20581、AEU301—1998標準。
扭矩傳遞
——屬干式摩擦傳遞。
維護簡單
——摩擦片采用耐磨材料精加工。
——間隙S應根據工作情況定期檢查調整。
——本公司摩擦片所屬易損件行列，方便更換。
可靠性
——美益公司生產的產品有高質量的保證體系，符合ISO9002標準。
——產品耐壓測試符合Q/AEU標準。
四 產品選型
每種規格都可配選手動釋放裝置，操作和按裝方向任選。
可根據電機型號或其他設備情況，確定制動力矩來選擇制動器。
可供符合用戶特殊規格的制動器。（要預先訂貨）
在訂貨時許說明使用電壓。

五　安裝說明
——制動器安裝前應清除雜物和油污，必須在無油及無塵埃的狀態下工作，以免影響力矩。
——安裝時，先裝釘調整到規定虎作氣隙S，然后將調整螺套頂緊電機端蓋或設備固定板上。
——制動器安裝呈軸向水平且保證與軸同心。
——制動器在使用一段時間后，因摩擦片磨損使氣隙變大，應卸下制動器，將摩擦面清洗干凈重新調整到所規定的氣隙。
——制動器的調節螺母，能改變制動力矩。調節螺母調緊后，先要通電，能使制動器吸合自如后，再進行正常工作。制動力矩在出廠檢驗時已初步調整至定值。
六　EMB-L-系列電磁失電制動器外形和按裝尺寸及技術能數(見附表)
七　橋式全波整流器和半波整流器外形及接法方法見附圖
                                                                       EMB-L-S型　技術參數

名稱／數據／型號	EMB-L-S4	EMB-L-S7.5	EMB-L-S15	EMB-L-S30	EMB-L-S60	EMB-L-S80	EMB-L-S150	EMB-L-S240	EMB-L-S360
制動力矩N.m	4	7.5	15	30	60	80	150	240	360
功率W(20℃)	28	25	30	40	85	55	85	140	179
最大轉速	3000	3000	3000	3000	3000	3000	1500	1500	1500
接通時間≤ms	50	71	92	125	142	155	200	250	300
斷開時間≤ms	50	70	75	120	140	180	280	320	360

                                                                            EMB-L-S型外形及安裝尺寸

型　號	D1	D2	D3	D4	d1H7	d2	d3	L1	L2	L3	L4	L5	H1	H2	h	B	b	S	α	β	h1
EMB-L-S4	86	19	58.5	72	11	8	3×M4	58	49	11	20	20	110	55	12.9	88	4	0.2～0.3	30°	15°	400
EMB-L-S7.5	103	24	75	90	15	8	3×M5	65	54	11	20	22	112	62	17.5	107	5	0.2～0.3	30°	15°	400
EMB-L-S15	127	35	95	112	15/20	10	3×M6	65	51	11	20	24	134	74	22.9	132	6	0.3～0.5	30°	12°	400
EMB-L-S30	147	42	115	132	20/25	10	3×M6	72	56	11.5	25	25	148	90	28.4	152	8	0.3～0.5	30°	12°	400
EMB-L-S60	165	52	120	145	25/30	12	3×M8	82	64	14	30	32	184	101	33.4	168	8	0.3～0.5	30°	12°	400
EMB-L-S80	188	52	149	170	30/35	12	3×M8	92	72.6	14.5	30	34	196	112	38.4	195	10	0.3～0.5	30°	10°	400
EMB-L-S150	215	62	173	196	40/45	16	6×M8	108	82.6	16.5	35	36	224	128	43.6	226	12/14	0.3～0.6	30°	10°	400
EMB-L-S240	252	73	205	230	60/65	16	6×M10	125	100.5	16.5	42	45.5	246	148	69.4	252	16	0.6～0.8	30°	15°	400
EMB-L-S360	302	90	245	278	65/70	16	6×M10	138	101.8	19	42	47	270	172	75	302	20	0.6～0.8	30°	15°	400
