MFZ9-90YC,MFZ9-22YC,MFZ9-37YC,直流濕式閥用電磁鐵,生產廠家，價格
MFZ9-90YC直流濕式閥用螺紋聯接電磁鐵
額定電壓：DC 24、110V
額定吸力：90N
額定行程：3.6mm
工作油壓：21MPA
安裝尺寸：M26×1.5
用途：
交、直流濕式閥用電磁鐵，分別用于交流50-60Hz電壓至220V的交流電源和電壓至220V的直流電源的控制線路中，作為螺紋連接型電磁換向閥的動力元件。*交流電壓至220V適宜推廣MFB9-YC系列
主要技術參數
參數\型號
MFZ9-22YC
MFZ9（B9）-37YC
MFZ9（B9）-90YC
MFJ9-27YC
MFJ9-54YC
額定吸力(N)
22
37
90
27
54
額定行程
2.8（3）
2.8（3）
3.6（4）
2.8（3）
3.6（4）
全行程
≥6.5
≥6.5
≥8.5
≥6.5
≥8.5
額定電壓(V)
直流6-220V，交流110-380V
耐油壓(MPa)
導磁套均可承受油壓21MPa
消耗功率(W)
≤30
≤30
≤40
≤26
≤40
絕緣等級
F級
連接螺紋
M20×1
M20×1
M26×1.5
M20×1
M26×1.5
型號\尺寸
Amax
Hmax
Bmax
d1
d2
d3
d4
d5
L1
L2
L3
L4
L5
MFZ9-22YC
35
74
43.2
Ф5
Ф8.7
Ф15
Ф16.8
M20×1
13.2
8.4
3.6
2.8
12.4±0.1
MFZ9-37YC
44
74
52
Ф5
Ф8.7
Ф15
Ф16.8
M20×1
13.2
8.4
3.6
2.8
6.5±0.1
MFZ9-90YC
69
110
75.6
Ф8.7
Ф18
Ф21.4
Ф23
M26×1.5
12.7
10
3.1
3
5.6±0.1
MFJ9-27YC
44
74
52
Ф5
Ф8.7
Ф15
Ф16.8
M20×1
13.2
8.4
3.6
2.8
6.5±0.1
MFJ9-54YC
69
72.5
75.6
Ф8.7
Ф18
Ф21.4
Ф23
M26×1.5
12.7
10
3.1
3
5.6±0.1

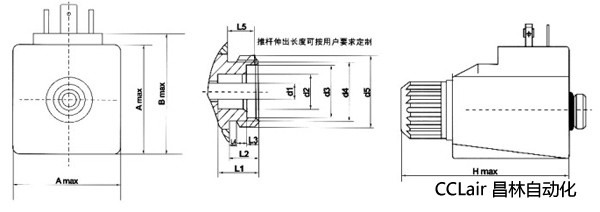

外形及安裝尺寸
使用注意事項：
●電磁鐵采用符合ISO4400標準的插座。有帶指示燈、不帶指示燈兩種規格，您可以根據需要進行選擇。帶指示燈插座的電壓規格必須與電磁鐵本體電壓規格相符。
●電磁鐵的手動推桿用于在調試時或緊急情況下，進行手動控制。但當系統背壓較高，調節困難時，請使用十字螺絲刀緩?fù)剖滞茥U，不宜使用沖擊力，以免破壞手動推桿和導向內孔表面，造成電磁鐵漏油或不能復位。
●當雙向使用電磁鐵時，一定要保證兩個電磁鐵不能同時通電，以免電磁閥不能正常工作。·電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免在非正常情況下，燒毀電磁鐵及您的電控元件。
