點擊圖片查看原圖TMH0.1,TMH0.3,TMH0.6,TMH2A,TMH2B,TMH3,TMH3.2,TMH4,TMH8,TMH18,活塞式氣動馬達
一、簡介
活塞式氣動馬達是以壓縮空氣為介質,把壓縮空氣的壓力能轉變成旋轉機械能的一種動力裝置。壓縮空氣從氣動馬達的進氣口進入配氣系統，按相位依次向氣缸供氣，氣體在氣缸內膨脹作功，推動活塞作往復運動，并帶動連桿和曲軸，使曲軸作旋轉運動，輸出功率。
與葉片式氣動馬達相比較，雖然單位功率的體積和重量較大，結構較復雜，轉速較低，但是它啟動扭矩大，低速性能良好，壽命也較長。同時它一樣具有防火、防潮、防爆、耐高溫，過載自動停車，可帶負載啟動等一系列優點，故除了葉片式氣馬達外，活塞式氣馬達也被廣泛的應用于各行各業。
二、技術參數
|
型號
Model
|
額定功率
Power
KW
|
工作氣壓
pressure
Mpa
|
額定轉速
pressure
r/min
|
扭距
Torque
N.m
|
重量
Weight
Kg
|
耗氣量
Air
consumption
m3/min
|
|

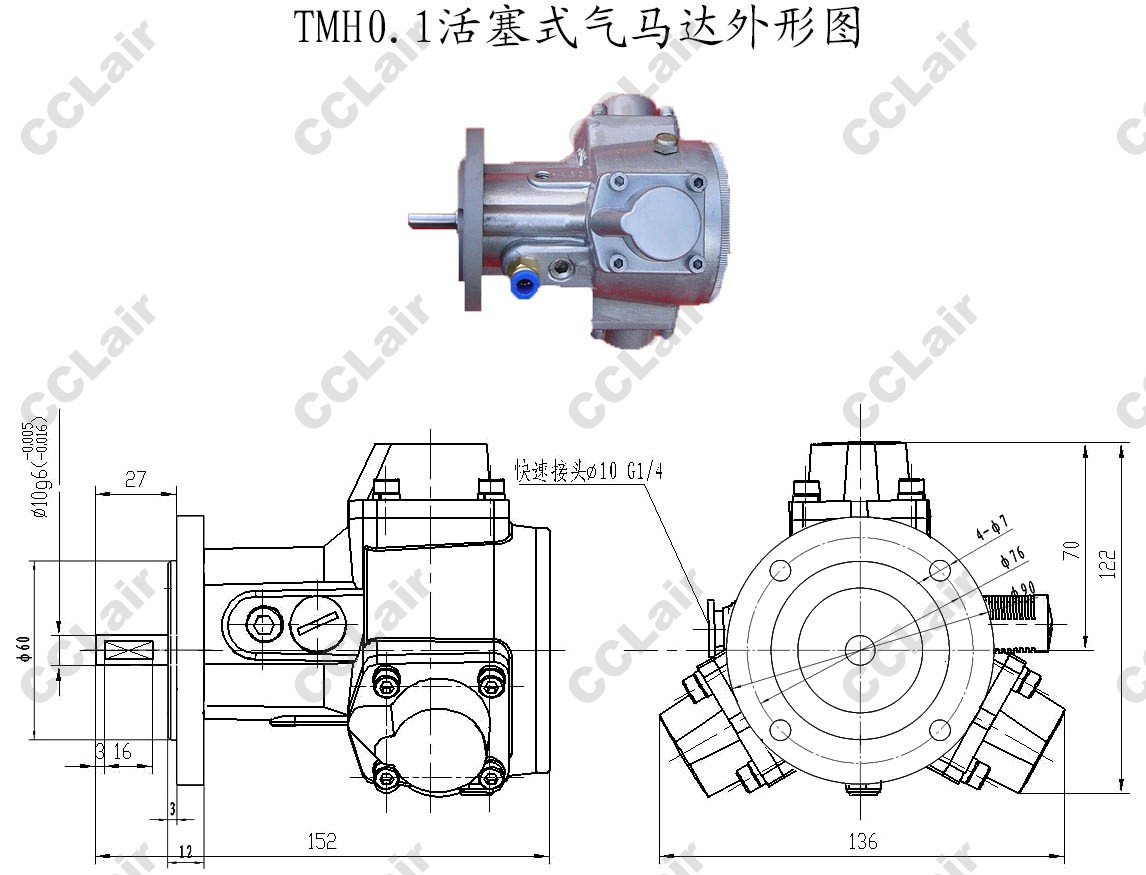

TMH0.1
|
0.1
|
0.5至0.7
|
1100
|
0.87
|
1.9
|
0.18
|
|
TMH0.3
|
0.3
|
0.5至0.7
|
900
|
3.18
|
3
|
0.32
|
|
TMH0.6
|
0.56
|
0.5至0.7
|
520
|
10.3
|
7
|
0.85
|
|
TMH2A
|
2.2
|
0.5至0.7
|
1050
|
20
|
28
|
3
|
|
TMH2B
|
2.2
|
0.5至0.7
|
1050
|
20
|
28
|
3
|
|

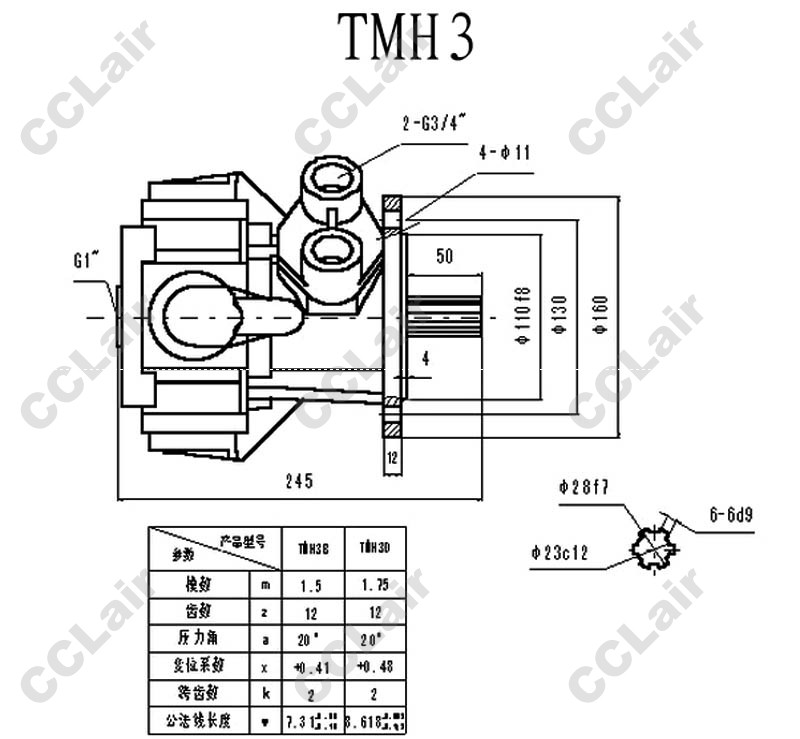

TMH3
|
3
|
0.5至0.7
|
2800
|
10.2
|
20
|
3.6
|
|
TMH3.2
|
3.2
|
0.5至0.7
|
1000
|
30.5
|
47
|
3.84
|
|
TMH4
|
4
|
0.5至0.7
|
2000
|
19.1
|
27
|
5.4
|
|

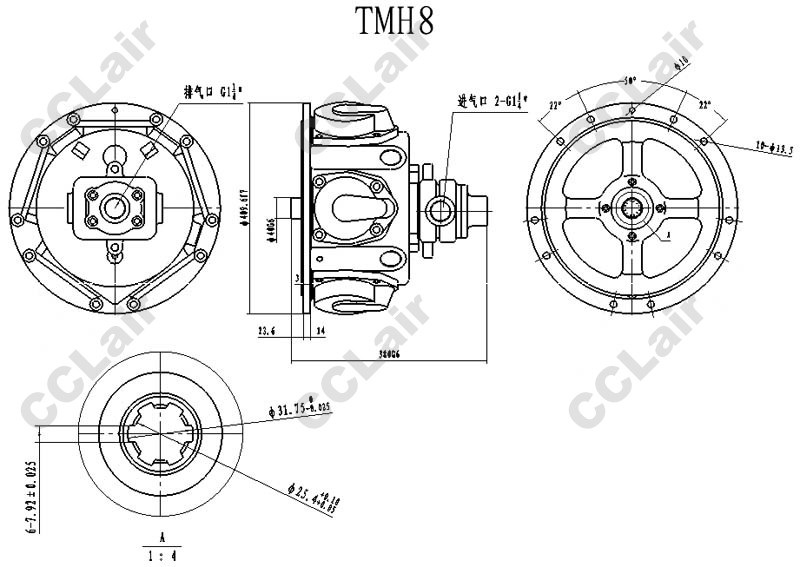

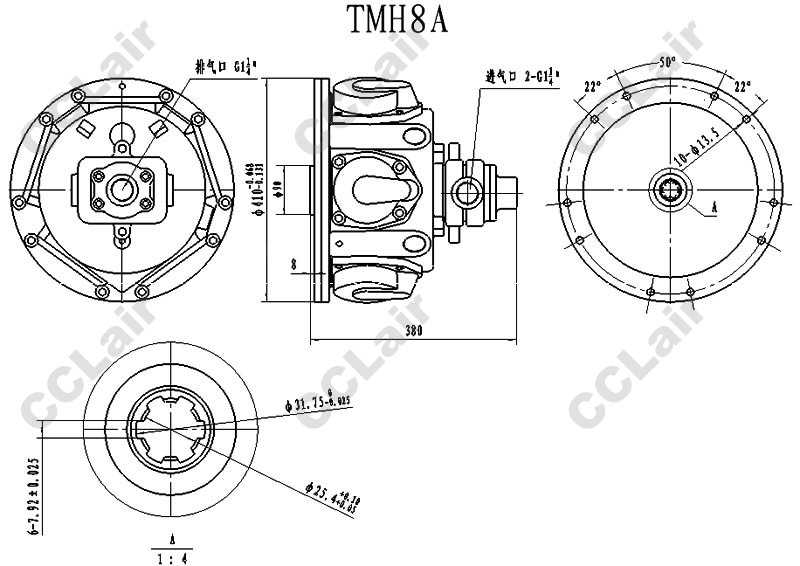

TMH8
|
7.7
|
0.5至0.7
|
650
|
113.1
|
89
|
9.6
|
|
TMH18
|
18.4
|
0.5至0.7
|
600
|
292.9
|
220
|
21.6
|
三、使用保養與維修
1.使用的壓縮空氣必須經過過濾，保持清潔、干燥。
2.潤滑油必須隨壓縮空氣進入氣馬達（每秒至少二滴油），要求安裝油霧器。
3.使用三個月后，應拆開清洗一次，并更換已損零件。
4.氣馬達長期存放后，不能帶負荷啟動，應在有潤滑的條件下以0.1Mpa的氣壓進行30秒鐘的空轉。
常見故障與排除見下表：
| 現象 | 原因 | 處理方法 |
| 輸出轉速不足，功率不足 | 1.配氣閥裝反 | 1.重裝 |
| 2.氣缸、活塞環磨損 | 2.更換零件 | |
| 3.氣壓低 | 3.調整壓力 | |
| 4.進氣管路及附件通徑過小,嚴重截流或堵塞 | 4.檢查管路及其附件，保證通徑滿足表三的要求 | |
| 5.排氣不暢 | 5.檢查主、副排氣管路保證排氣管路通徑大小進氣管路通徑 | |
| 耗氣量增大 | 1.氣缸、活塞環、閥套磨損 |
1.更換零件
|
| 2.管路系統漏氣 | 2.檢修氣路 | |
| 運行中突然減速或不轉 | 1.潤滑不良 | 1.加油 |
| 2.配氣閥卡死，燒傷 | 2.換件 | |
| 3.曲軸、連桿、軸承損壞 | 3.換件 | |
| 4.氣缸螺釘松動 | 4.擰緊 | |
| 5.配氣閥堵塞脫焊 | 5.重焊 |
