點擊圖片查看原圖BTB2000B-10,BTB2000B-20,BTB2000B-32,BTB2000B-40,BTB2000B-50,BTB2000B-65,BTB2000B-80,二片式氣動球閥
BTB2000B-25,BTB2000B-15,BTB2000B-100,
規格說明：
氣動球閥，是采用先導電磁閥控制，壓縮空氣作動，旋轉式執行器運動，以達到閥門的開啟功能。
技術參數
閥門功能：雙向,單向
工作壓力：6.3MPa/不銹鋼 1.6MPa/黃銅
控制氣壓：0.4MPa—0.6MPa
工作溫度：-10℃—+180℃
閥體材料：黃銅/不銹鋼
主要密封件：聚四氟乙烯
管道接口：3/8"—4"
氣管接口：1/8", 1/4"

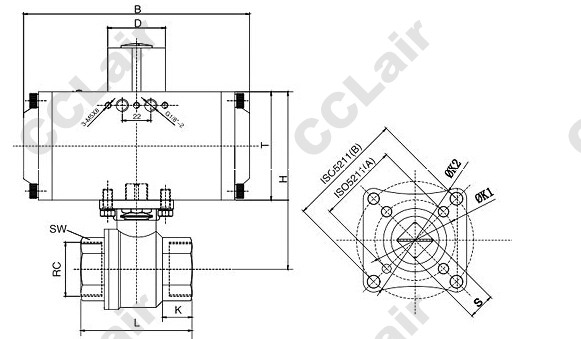

| 外形尺寸 | |||||||||
| DN | RC | L | K | SW | H | T | D | B | 黃銅球閥訂貨號 |
| 10 | 3/8" | 55 | 12 | 16 | 104 | 65 | 150 | BTB 2000B-10 | |
| 15 | 1/2" | 55 | 12 | 26 | 104 | 65 | 40 | 150 | BTB 2000B-15 |
| 20 | 3/4" | 71 | 16 | 32 | 107 | 65 | 40 | 150 | BTB 2000B-20 |
| 25 | 1" | 82 | 19 | 39 | 120 | 75 | 40 | 150 | BTB 2000B-25 |
| 32 | 1-1/4" | 91 | 19 | 43 | 142 | 88 | 40 | 173 | BTB 2000B-32 |
| 40 | 1-1/2" | 103 | 20 | 54 | 147 | 88 | 40 | 173 | BTB 2000B-40 |
| 50 | 2 | 121 | 23 | 69 | 167 | 100 | 40 | 187 | BTB 2000B-50 |
| 65 | 2-1/2" | 158 | 32 | 82 | 208 | 110 | 40 | 214 | BTB 2000B-65 |
| 80 | 3" | 188 | 40 | 96 | 239 | 133 | 40 | 273 | BTB 2000B-80 |
| 100 | 4" | 222 | 48 | 122 | 310 | 189 | 40 | 304 | BTB 2000B-100 |
