點擊圖片查看原圖BTB725950,BTB725963,BTB725980,BTB7259100,BTB735940,BTB735950,BTB735963,快裝氣動角座閥
BTB725940-15,BTB725950-20,BTB725950-25,BTB725963-32,BTB725980-40,BTB725980-50,
BTB7259100-65,BTB7259125-80,CCLAIR BTB7359100-65,BTB7359125-80,
BTB735940-15,BTB735950-20,BTB735950-25,BTB735963-32,BTB735980-40,BTB735980-50,
規格說明：
閥體材料：不銹鋼s.s316/s.s304黃銅
執行器材料：合金鋁/s.s304不銹鋼
閥盤密封：PTFE/FPM
閥桿密封：PTFE/FPM
活塞密封：FPM/NBR
技術參數
接口尺寸：DN10-DN65
螺紋：3/8"-21/2"
適用介質：水、中性氣體或液體，酒精，油，有機溶劑，水蒸氣，弱酸或弱堿溶液。
介質溫度：
PTFE: -10℃- +200℃
FPM: -10℃- +100℃
粘度：Max 600 mm2/s
順流安裝/逆流安裝
控制介質：空氣/中性氣體
控制壓力范圍：0.3-O.8MPa
工作壓力：0-1.6MPa

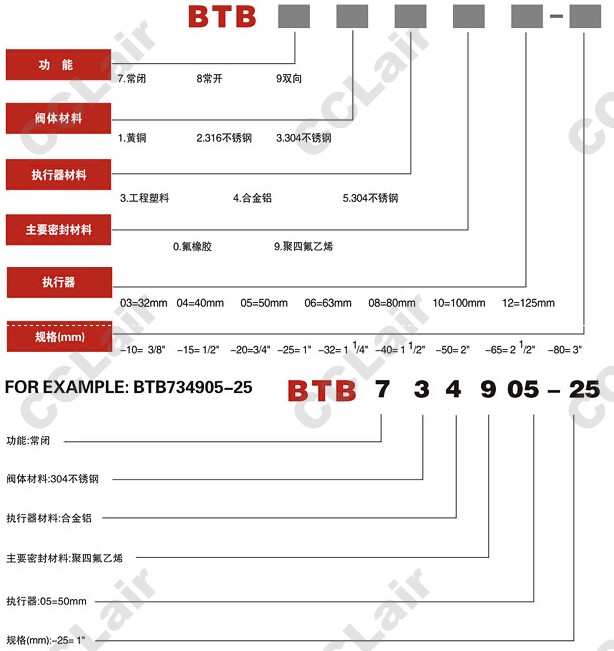

型號說明:

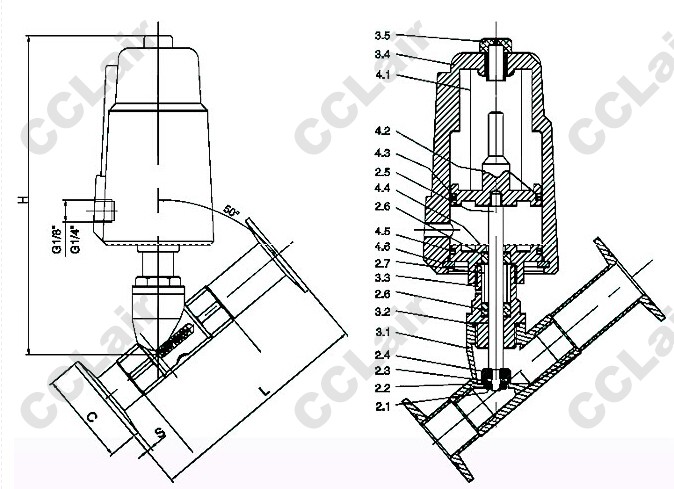

外形尺寸：
| 外形尺寸 | ||||||
| DN | L | C | S | H | D | 執行器 |
| 15 | 110 | 51 | 3 | 170 | 51 | 40 |
| 20 | 116 | 51 | 3 | 185 | 62 | 50 |
| 25 | 130 | 51 | 3 | 195 | 62 | 50 |
| 32 | 156 | 51 | 3 | 235 | 76 | 63 |
| 40 | 156 | 65 | 3 | 250 | 92 | 80 |
| 50 | 178 | 78 | 3 | 265 | 92 | 80 |
| 65 | 207 | 91 | 3 | 305 | 117 | 100 |
| 80 | 231 | 106 | 3 | 365 | 140 | 125 |
| 部分列表 | ||
| 2.1螺栓 | 3.1閥體 | 4.1彈簧 |
| 2.2孔板密封件 | 3.2密封環 | 4.2活塞 |
| 2.3密封盤 | 3.3螺紋連接件 | 4.3O型圈 |
| 2.4閥盤 | 3.4汽缸 | 4.4閥蓋 |
| 2.5閥桿 | 3.5觀察窗 | 4.5O型圈 |
| 2.6V型填料 | 4.6檔圈 | |
| 2.7彈簧 | ||
